表面実装のフットプリントも念のため確認しておきました。この基板では原振12MHzの水晶を3分周する必要があり、あまり一般的ではないですが74HC107 Dual JK-FlipFlopで3進同期カウンタを構成しています。何も考えずにSOIC-14のフットプリントで基板を作ってしまいましたが、出来上がってからいざ現物を載せてみたらまたしても幅が足りません。以前失敗してるのにまたやらかしてます。
前も同じようなことしてますが再度いくつか手持ちのICでピン幅とカタログ値を確認してみました
①Texas TL7705ACPSR PS 7.4～8.2mm
②Motolora MC74HC107 （SOP-14 7.3±0.3mm）
③Atmel 93C66 SOIC-8 5.79～6.20mm
④NXP 74HC74D SOIC-14 5.8～6.2mm
手持ちのMC74HC107はSOP-14パッケージであるらしくフットプリントからはみ出てしまいます。ところが現状ネットで見つかるモトローラのデータシートではPDIPかSOIC-14のバリエーションしかなくSOP-14はカタログ落ちしているようです（あるいはニセモノ？）
SOP-8とSOIC-8のサイズは許容誤差内の違いなのに14ピンになると急に幅が変わるのも如何なものかと思いますが。もっともJEITA規格のSOPはより小さいJEDEC規格のSOICへと集約しているようなので改めてSOIC-14な74HC107を探してみます

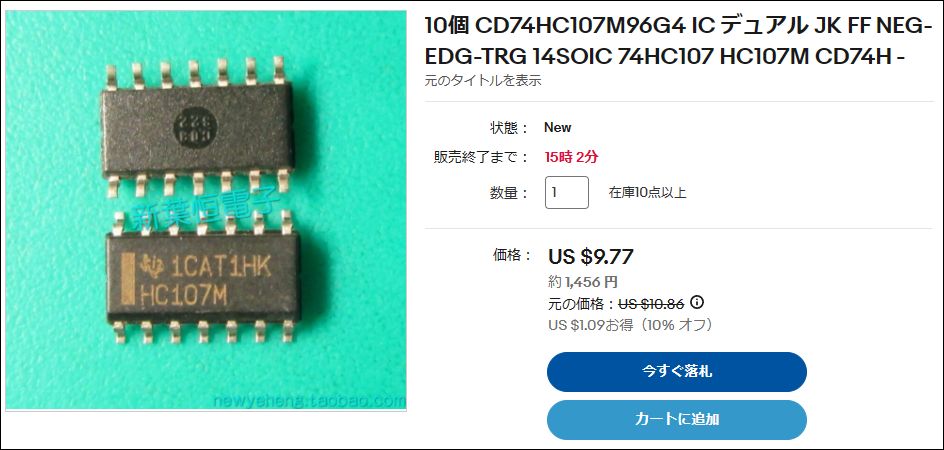

まぁあるにはありますが、この価格なら基板の方を作り直した方が安い・・・
