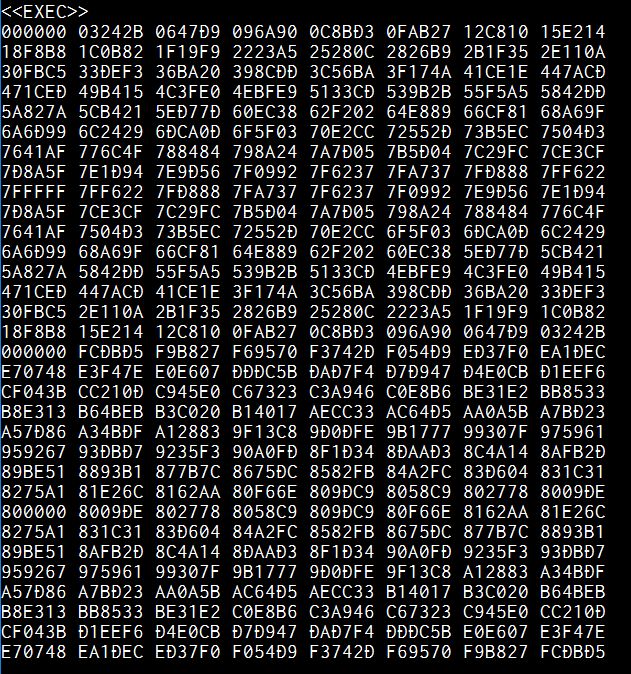

拡張バイトにデータが残っているとCMP A,Bが常に負になるので引数$A～$Fが+$30足した”：；＜＝＞？”になったということです
修正は簡単で24bitレジスタを56bitアキュームレータAにコピーした時に無条件に拡張バイトA2を0クリアするだけです。再度ダンプしてみると表示は正常になりました

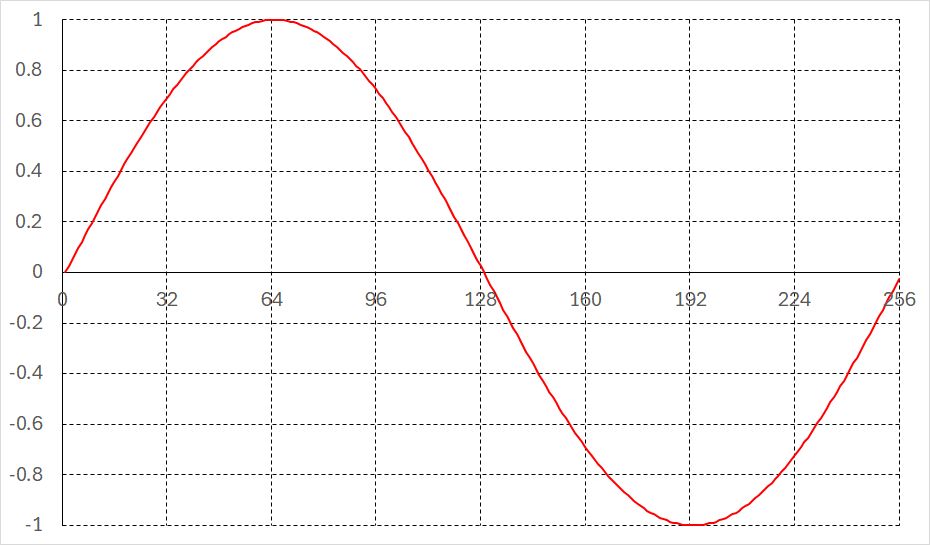

得られた24bitデータを固定小数点Q23フォーマットとしてグラフにプロットするときれいなサインカーブになっています。離散FFTのために用意されていますがDDSやFM音源にも応用できそうです

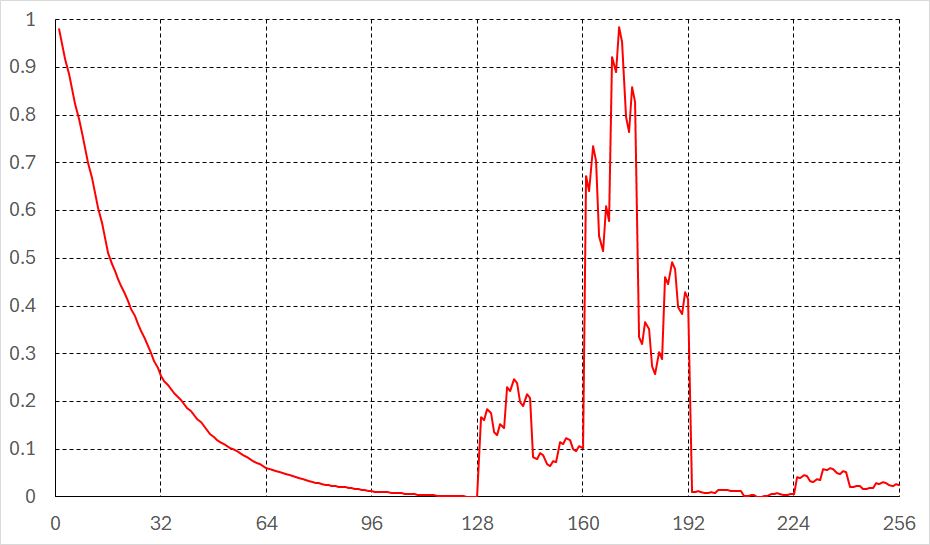

一方、XDATA領域の$100～$1FFには音声のダイナミックレンジ圧縮のための変換テーブルROMが用意されています。前半がμ-law、後半がA-lawアルゴリズム用で同様にプロットするとμ-lawは逆対数特性になっていることがわかります。A-lawは一部符号化しているのでぐちゃぐちゃですが1対1写像になっています
