電源ONで起動するモニタですがそのオープニングメッセージが微妙に文字化けしています。
本来
*** Transputer IMST805 micro monitor Ver00.05 ***
となる文字列が
((( Tpalqputep IMQT805 miapm mmlitmp Tep00,05 (((
になってるわけで例えば先頭の”＊”が”（”になるというのはASCIIコードでいえば0x2Aが0x28になっていてD1ビットが0に落ちていることになります。一方”Ｔ”は0x54なのでもともとD1が0のキャラクタはそのままの文字で出ると。

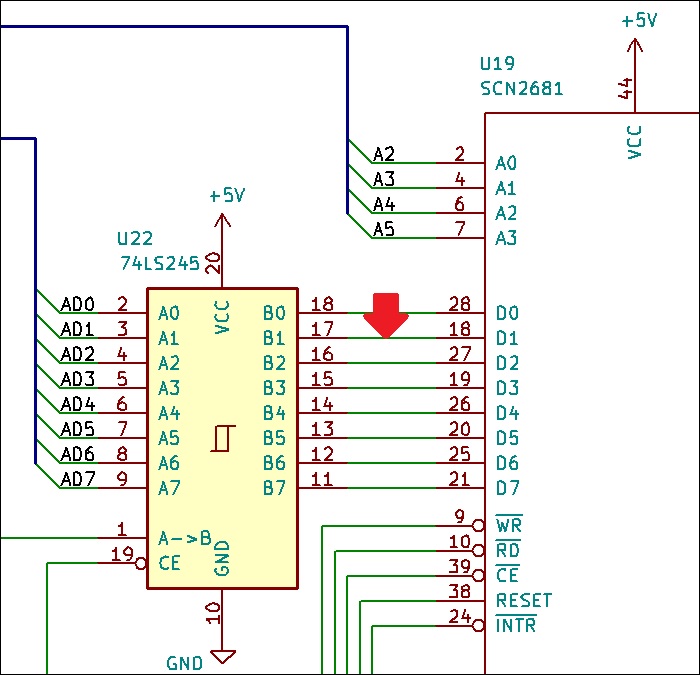

文字列を送り出すというプログラムは正常に動作しているのでCPUがROMから読み出すコードは正しいと思われ。怪しいのはUARTへのデータバス接続であるというのは容易に想像できます
