信号ピンが割り付けられない・・というのは２２Ｖ１０に内蔵されるＯＬＭＣの数１０個以上の出力を要求しているということなのですが、パッと見るとロジック図の右側に並んでいる出力パッドはちょうど１０個でありギリ収まるはずです
なのに何故エラーかというとレジスタはＯＬＭＣに含まれているのでレジスタを使うと無条件に出力パッドがいらなくてもＯＬＭＣを１個消費してしまうわけです。すなわちこのロジックには１１個のＯＬＭＣが必要になってしまい、要らないものを削除しなければなりません。
ここではＳＲＡＭのチップセレクトを２本用意していましたがアドレス範囲は変えようもないので１本に統合しＲＡＭ1ＣＳピンを削除、一方レジスタの出力は内部的にＡＮＤアレイにフィードバックできるので外部出力は要らないですけど、切替えのインジケータくらいには使えるのでＭＯＤＥ信号として明示的に出力としました。
これは修正したロジックですがデバイスにＦＩＴさせた時のピン番号はＣＬＫ、ＲＥＳＥＴのように特定ピンに固定されているもの、ＡＮＤ項の数によってＦｉｔｔｅｒが最適化してくれるようにプレ処理でのピン番号指定はやめて「＊」としツールに任せます
コンパイル、フィッタも通り論理式生成、ピンアサインも決定しました
つづいてＪＥＤＥＣファイルへのアセンブル
FUSEASM Fusemap Assembler
ispLEVER Classic 2.0 Copyright(C), 1992-2005, Lattice Semiconductor Corporation. All rights reserved
Input file: 'ctrl32.tt3'
Device: 'P22V10GC'
Building model...
Choosing best polarities...
Mapping equations...
..
22 of 132 terms used; 0 vectors loaded
Programmer load file: 'ctrl32.jed'
Generating report...
Report file: 'ctrl32.rpt'
FUSEASM complete. Time: 1 second
Done: completed successfully.

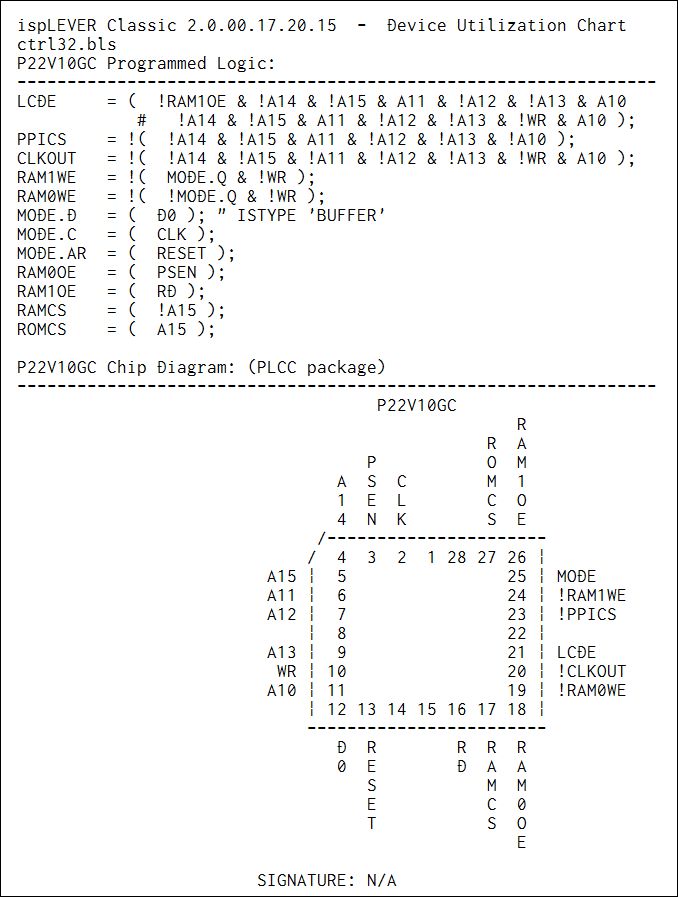

最終的にフューズマップの生成も完了しました。あとは決定されたピンアサインを回路図にフィードバックします
