部品配置

他の回路構成としてROM（4Mbit×4個）、RAM（1Mbit×4個）、シリアル入出力（TL16C550）、パラレル入出力

（NS32202）、FPU（NS32081）、アドレスデコーダとして22V10のGALを2個などなど、結線は途中ですが回路図に配置しました。

この状態で基板エディタを開けば部品配置の確認だけはできます。

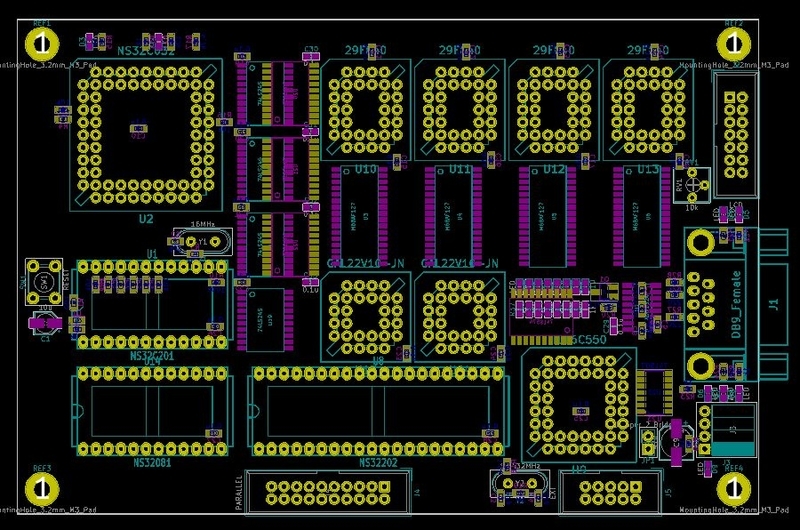

とりあえずざっと並べたところ。



１００×１５０ｍｍの基板に干渉は無いように並べることはできましたが、最終的には本物の部品で確かめないと危険です
