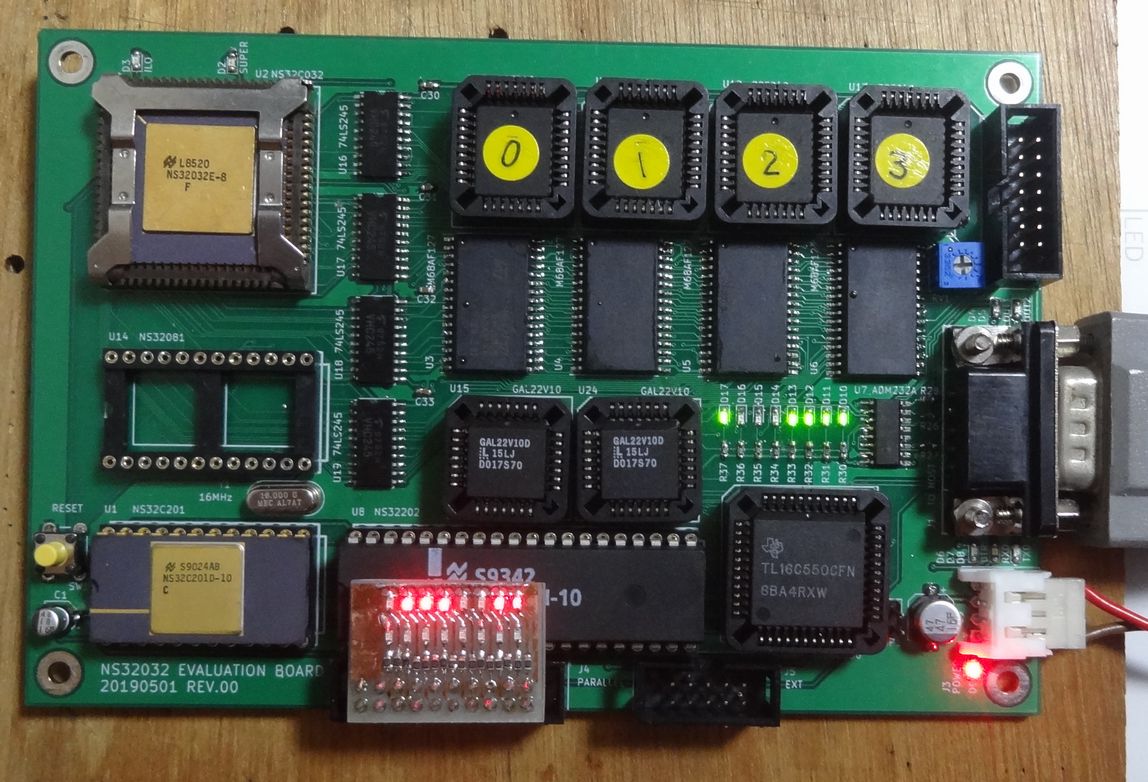

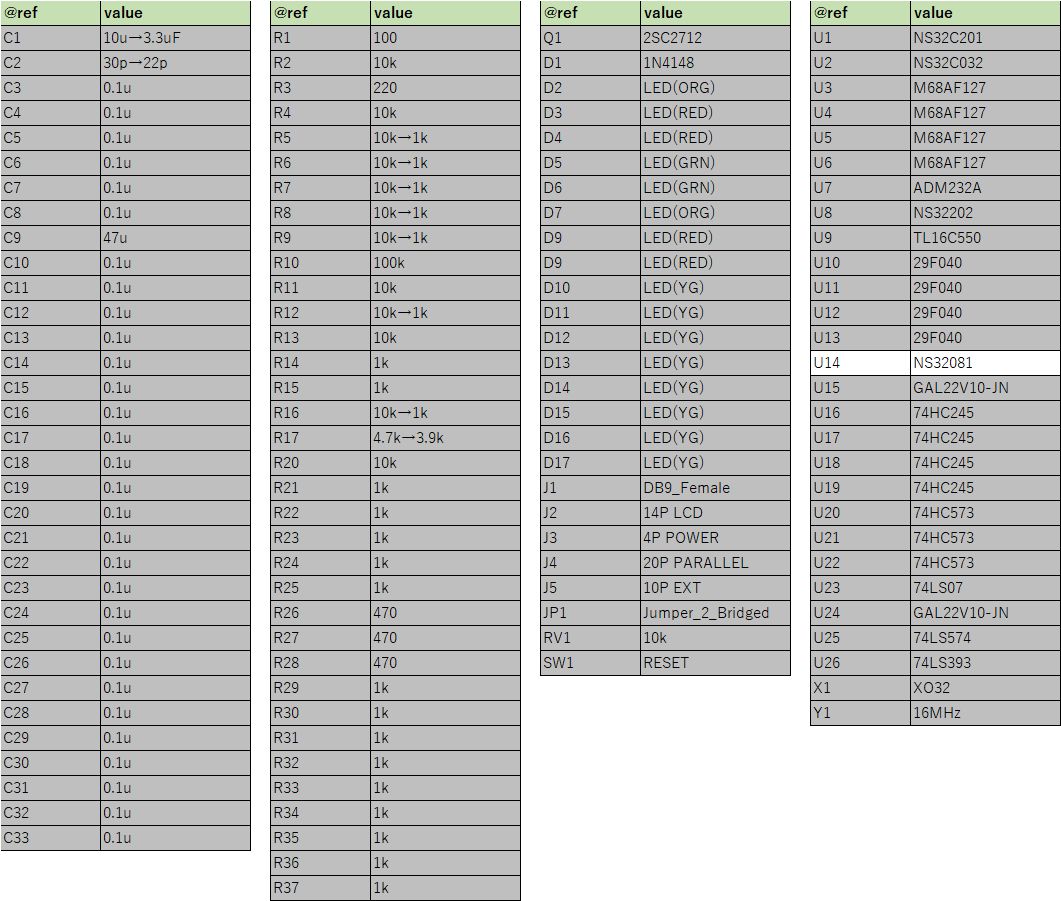

基板に実装する部品で残っていたボックスコネクタ10p,14p,20pを取付けて部品のはんだ付けはすべて終わりました。
あとはコプロセッサNS32081をソケットに差し込めば完成です。
パラレル出力の20ピンコネクタにデバッグ用LED基板を差し込んでチカチカさせています。このポートにはNS32202から16ビットのポートを接続していますが、このうち汎用I/Oにプログラムできるのは8ビットのみで残り8ビットは割込み入力に固定されているため赤いLEDしか点滅しません。

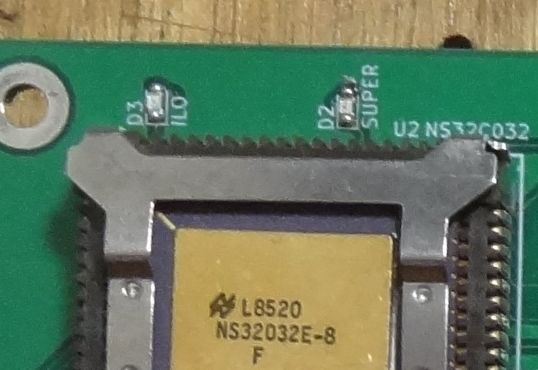

ところでこのボードの今までの動作状態と違うのはCPUの上の方にあるオレンジ色のLEDが消灯しているところです。右側のLED(D2)はCPUのU/~Sピンに直結してあるのでスーパバイザモードのとき点灯しますが、消えているということはユーザモードです。

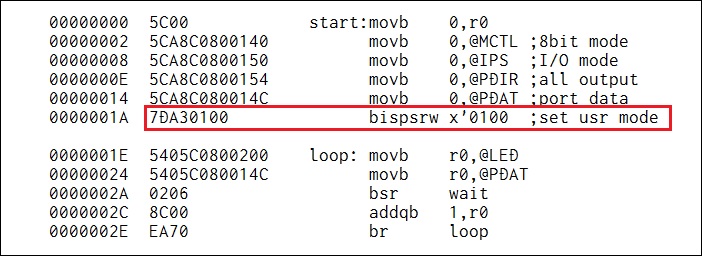

実はリセット解除後の初期化の中でbispsrw命令によってPSRレジスタ中のU（ユーザ）ビットをONにしてユーザモードに切り替える実験をしていました。
こんな小規模でOSも無いシステムではスーパバイザモードもユーザモードも関係ありませんがPSRを弄るbispsr/bicpsr命令自体がスーパバイザモードでしか許可されない特権命令のため、一度ユーザモードに移行したあとでbicpsrw x'0100とかでスーパバイザモードに戻ろうとすると特権違反、いわゆる「一般保護例外」でトラップしてしまいます。
