FIRフィルタ


DSPボードでFIRデジタルフィルタを実行してみました
A/Dコンバータから取り込んだ値を時系列で入力バッファXnに格納し、それぞれにフィルタ係数h[n]を掛け合わせ総和したものをD/Aコンバータに送る処理になりますが
これらをサンプリング間隔の1スロット間で行わなければなりません。

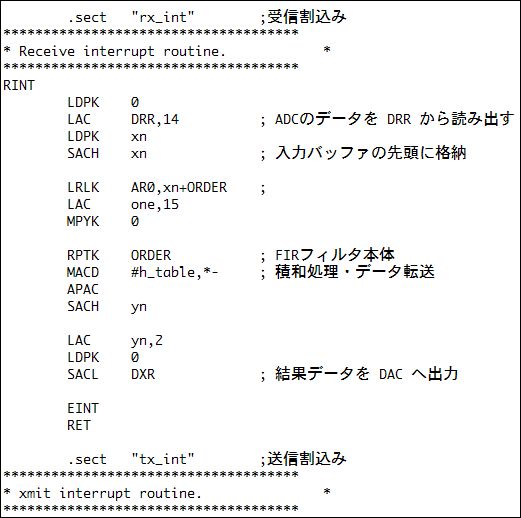

処理全体をA/Dコンバータの受信割り込みルーチンに記述しました

イメージ 1

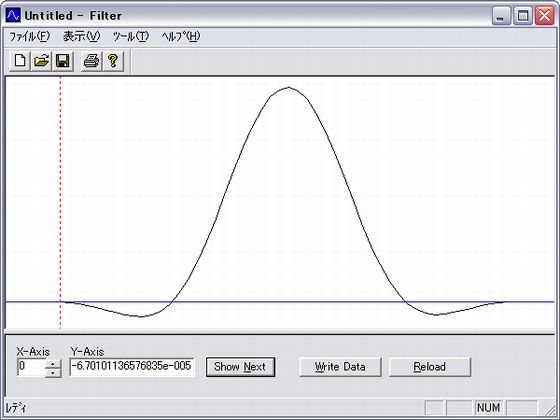

フィルタ係数はフリーの設計プログラムをつかいインパルス応答から算出しています。
ここでは
 フィルタの形式:ローパスフィルタ
 フィルタの次数:50次
 カットオフ周波数:サンプリング周波数×0.04=1kHz
 阻止域減衰量:-60dB
としてみました

イメージ 2

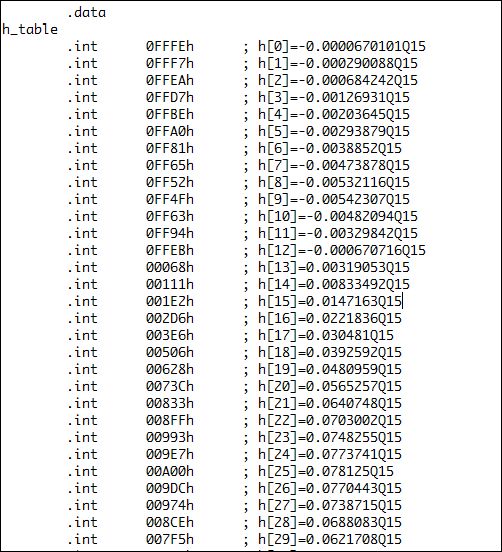

出力された実数配列にEXCEL上で32768を掛けHEX表示にして固定小数点Q15フォーマットに変換します

イメージ 3

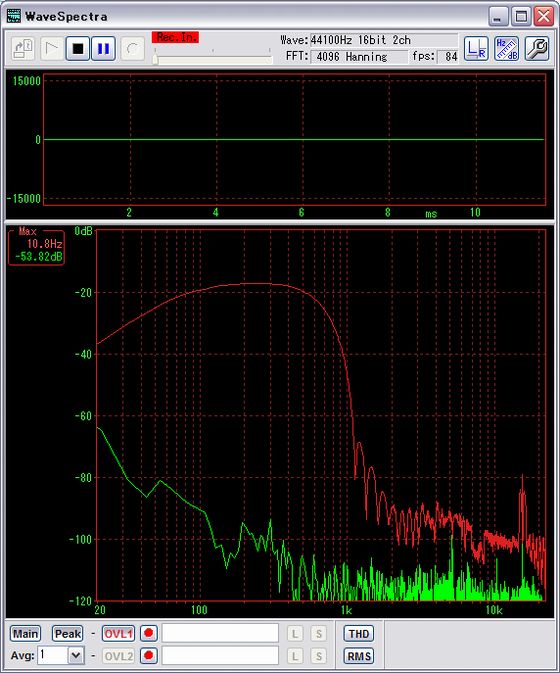

これをソースコードに埋め込みアセンブルし、実行したのが次の結果です。
きれいに1kHzですっぱり遮断されました。
入力ソース信号はサウンドボードだとやはり高域での歪が激しいので外置きのDDSファンクションジェネレータの出力を使っています。
そのため阻止域のリップルのわりときちんと捉えられています


イメージ 4
