アドレスデコードは一見これで良さそうなんですが、既存ボードでこの部分悩んだような覚えがあって改めてi486DXのリセット後の挙動をマニュアルを読み返してました。

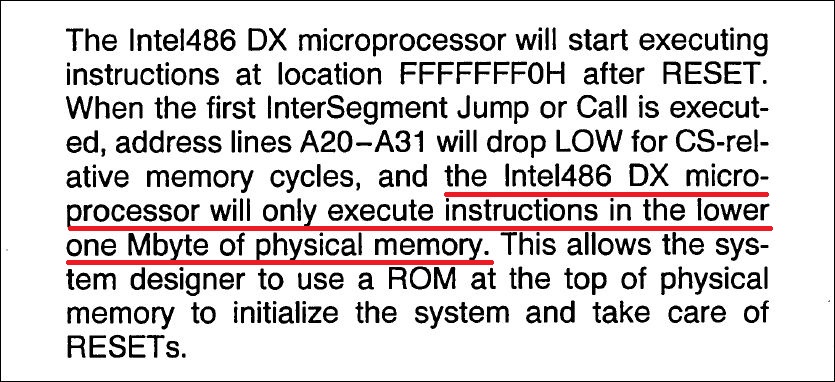

やはりちゃんと書いてあります
起動時、リセットベクタ0xFFFFFFF0からのジャンプ後は最下位1Mbyte内（リアルモード）での動作になる、とあります。

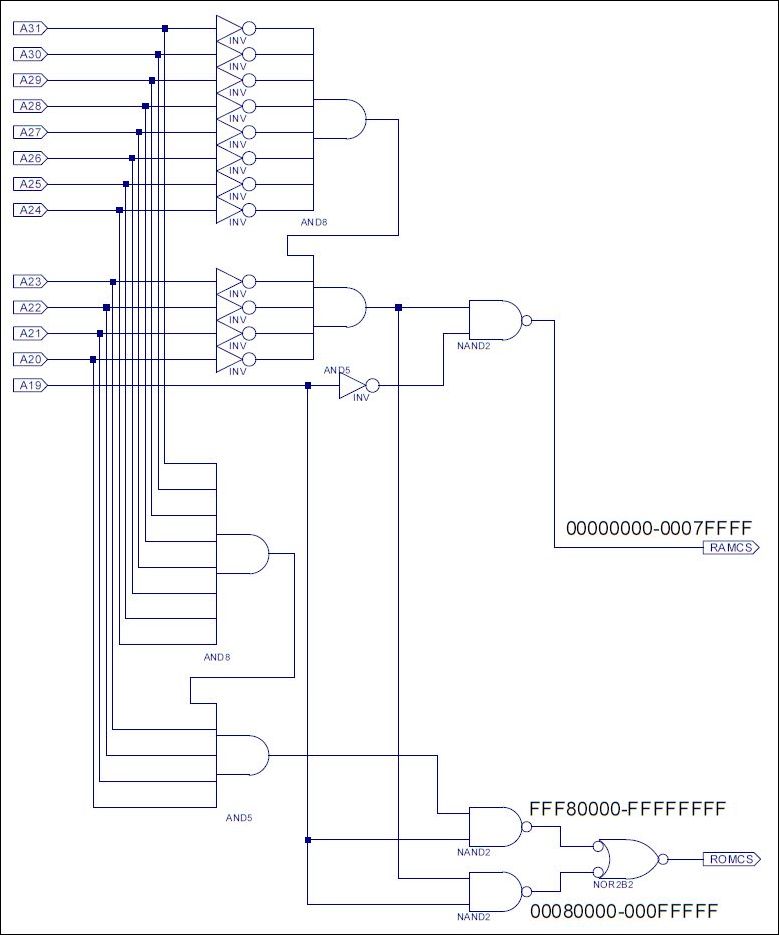

つまりROMは最上位リセットベクタ付近と絶対アドレス1Mbyte以下の両方で見えなければなりません。既存ボードのアドレスデコーダXC9572ではA31-A19をフルデコードして0x00080000-0x000FFFFFと0xFFF80000-0xFFFFFFFFの2つの領域でROMがアクティブになるようにしていました

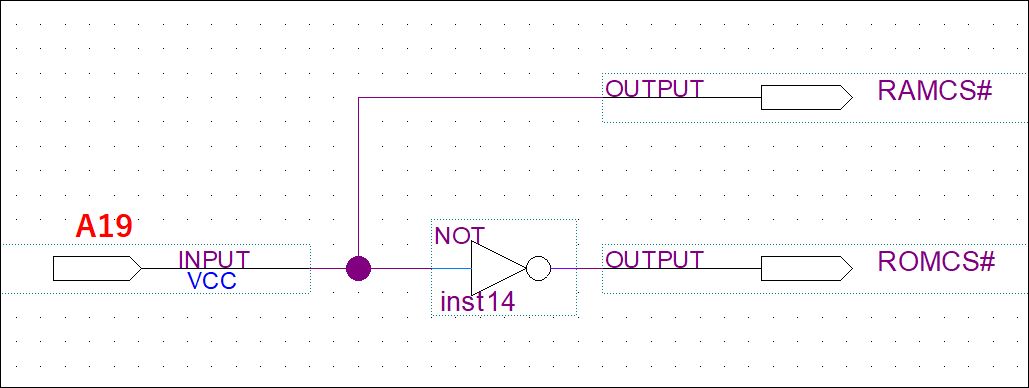

これを今回のCPLD：EPM7064にインプリメントするためA31-A20をDon't Careとしてしまえば残るのは結局これだけでA19信号でRAMとROMの切分けを行うことになります

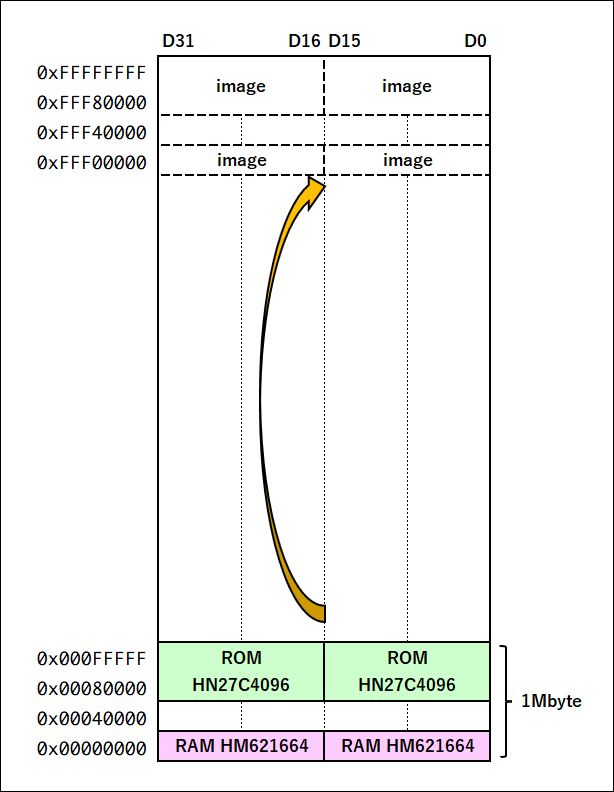

この接続によるメモリマップはこうなります。ROMは実体とイメージで最上位と1Mbyte以内の両方からアクセスできます。ただしROMに割付けられる領域は512kbyteになるため1個で512kbyte(4Mbit)の容量を持つHN27C4096は半分の領域しか使えなくなります
