チップイネーブル

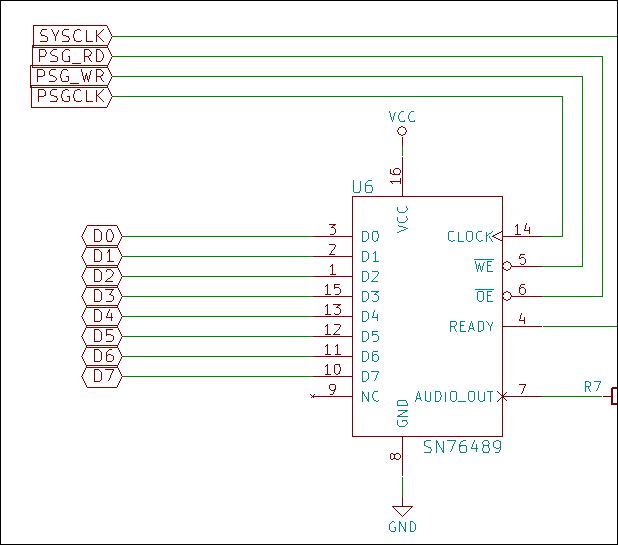

DCSGのピンアウトで６番ピンに／ＯＥというピンがあります。

これ普通に考えて、メモリと同じように／ＷＥ（ライトイネーブル）と対になる／ＯＥ（アウトプットイネーブル）な訳で、アドレスデコーダの出力とそれぞれ論理積をとった書込み信号／ＰＳＧ＿ＷＲと読出し信号／ＰＳＧ＿ＲＤをＧＡＬで生成して与えていたのですが全然アクセスできないのです。

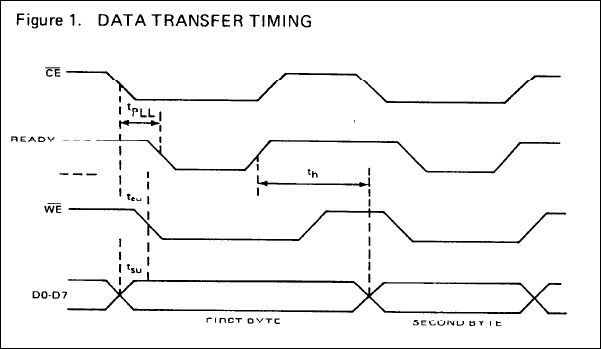

マニュアルを改めてみると／ＯＥの説明が本文中では／ＣＥ（チップイネーブル）となっていて、書込み時に／ＷＥと一緒にアサートしろとなってるじゃないですか・・

一杯喰わされました。



印刷の潰れで「Ｃ」が「Ｏ」に見えちゃったのかなと思ってもう一度ピンアサイン図を見ると、やっぱ「／ＯＥ」でこれはもう誤植ですね。本家も間違えてますけど、他の人がトレースした図もそのまま間違えてます。。。



というわけで制御ロジックを変更。やはりＧＡＬにしといて良かった。

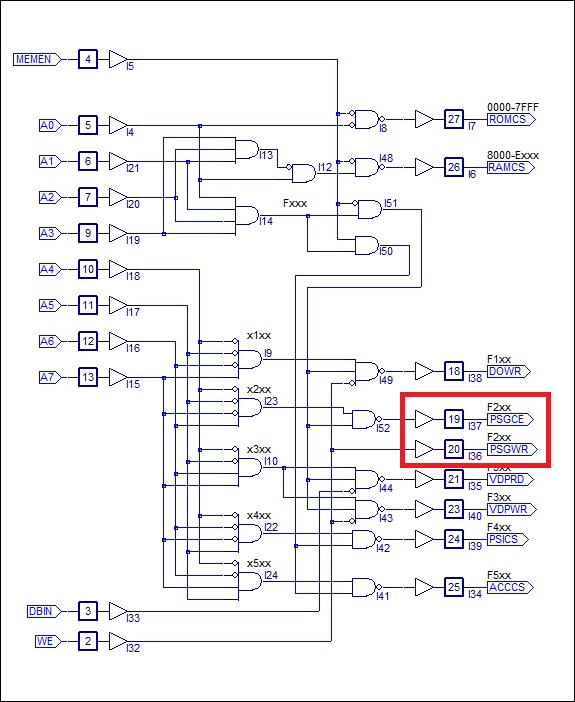

／ＰＳＧ＿ＲＤは／ＰＳＧＣＥと信号名を変えて0ｘＦ2ＸＸでアクティブになるアドレスデコーダの出力にして／ＰＳＧ＿ＷＥはシステムの／ＷＥをそのまま素通しで出すように修正しました。
