現状のままでもとりあえず動いているのですが、LCDとコントローラ基板の接続を
直付けしているのがどうしても気持ちが悪く落ち着きません。
半田付けもテストパッドにチョン付けで汚いし、いつ外れるかも判らないのでキチンと直すことにしました。
コントローラ基板のLCD用コネクタは2.54mmピッチの2*10ピンですが、これに1.0mmピッチ20ピンの
FFC変換基板をつけてLCD側とFFCで結ぶことにします。

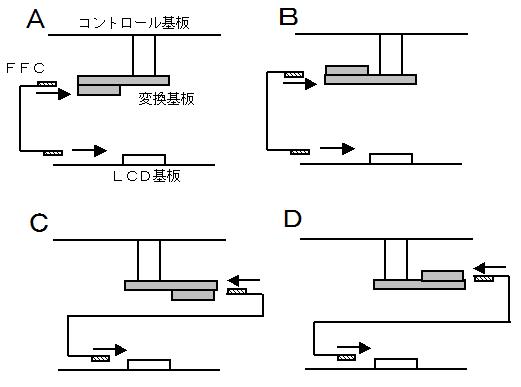

ここで問題になるのがピン接続がちゃんと対応するかですが、考えられる接続方法は4通りあります
はじめ安易にシンプルなAでいこうと思っていたのですが、念のためピン対応を確認するとA,Cは奇数ピン番と
偶数ピン番が入れ替わってしまうのがわかりました。こういうのが一番危ない・・
(Bは反対面に導体露出、Dは同じ面に導体露出)
部品高さの干渉を考えるとDプランとなりそうです
