LCD接続修正

割れた液晶モジュールLM32C041を手持ちの予備に交換したあと、コントラスト調整などで

制御基板をいじっているうちに表示が真っ白になり何も反応しなくなってしまいました。

これはまた壊したか、と一瞬あせりましたが、液晶モジュールに来るべき同期信号が何故か届いていません。

FFCの導通を見てみると1ピンだけ接触していないようです。

もともと正規のFFCでなくフレキ基板を流用していたので接触は悪いでしょうが、どうにもこうにも

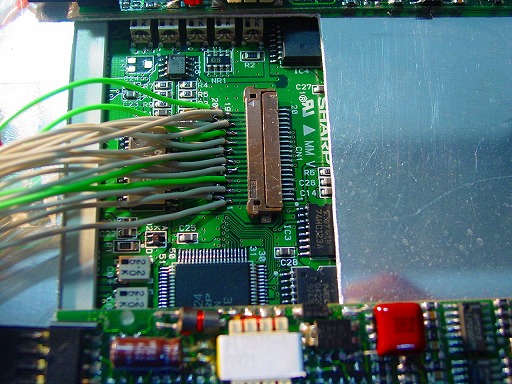

直らないのでしかたなくスダレケーブルを直付けしました

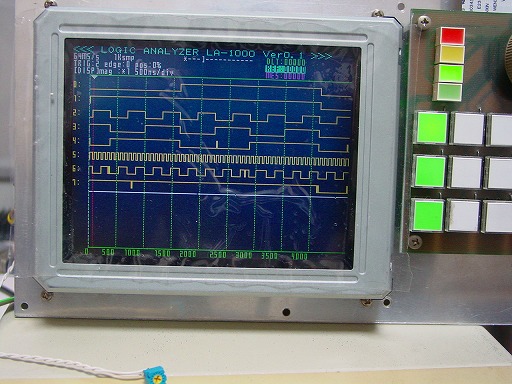

これでLCD表示も復活。ロジック波形を表示しています。なんかノイズっぽい？





手前の半固定抵抗はコントラスト調整用VRで今まで基板上にありアクセスが全くできなかったので

外出しにしました

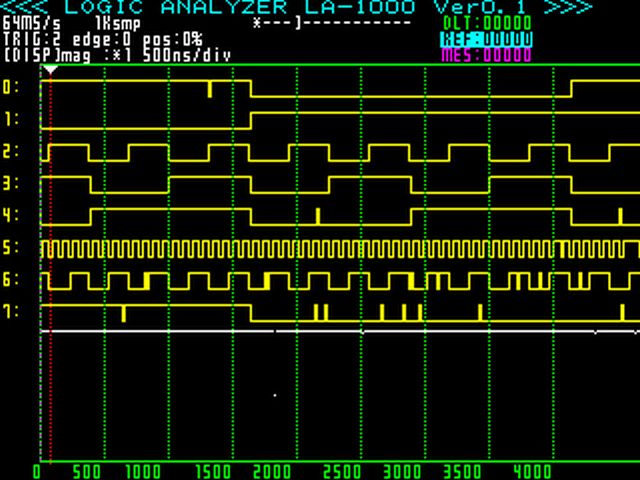

SDカードへ画面ハードコピーを出力するとこうなります
