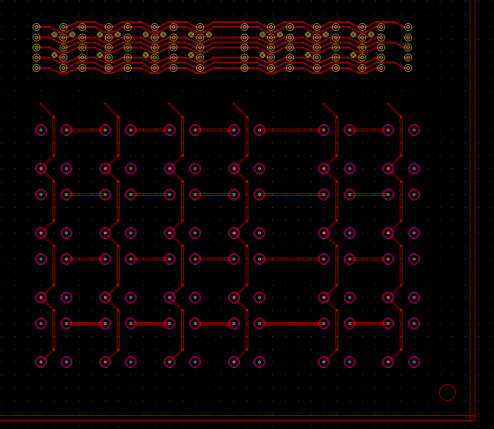

2007-12-15 操作部周りパタン書き 8085 #工学 ジャンク基板から適当なタクトスイッチが手に入ったので16進キー周りを 書いてみました。 TK-80/85のように5×5の配置ではなく4×6にしています。 たしかTK80/85でも25個目のキーはソフトスキャンではなくリセットキーだったような? こうしてパタンを引いて見るとタクトスイッチの4本の足はキーマトリクス を構成するのに非常に便利なことに気付きました
