手動引き回し

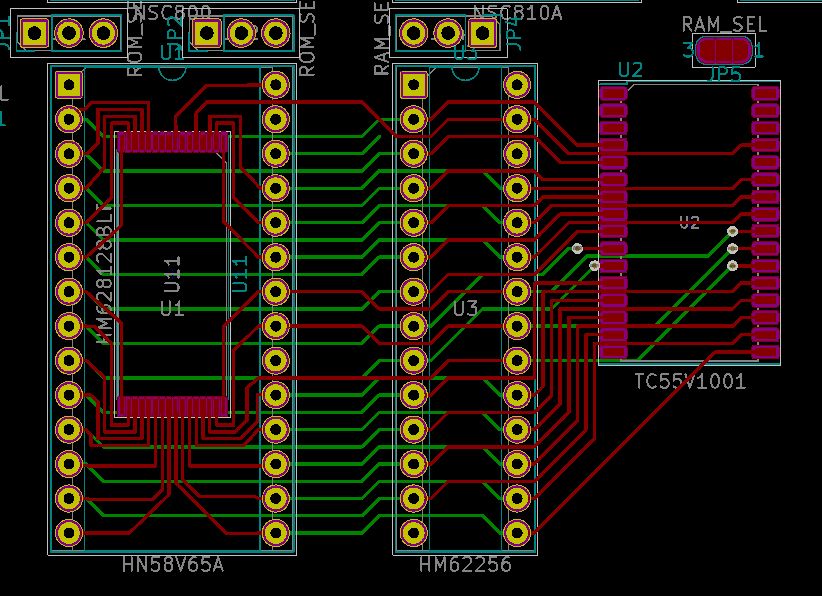

ということでメモリ周りのパタンはこのようになりました

ROM用にDIP28ピン-600mil幅。SRAM用にはスキニーDIP28ピン300mil幅、TSOP32ピン、SOP32ピンの3種のフットプリントをパラでつなげました。SRAMに関しては排他的でどれか1個のパタンしか使えません。電源電圧、必要容量、パッケージタイプに合わせたバリエーションに対応できますが、ふと我に返ると自分の手持ちの部品でやる限りどれか1~2パタンしか作らないだろうなと。



f:id:O3I:20210202183306j:plain



ところでこういう規則的なバス接続とかはオートルータでやるより手動引き回しの方が絶対にきれいにできると思ってます。ここの部分だけ作り上げておき残った未配線はオートルータで片づける作戦です
