現状チャンネル当たりのサンプリングメモリ長を1Kワード固定で動作確認してきましたが
実際にはサンプリング用のバーストSRAMは18ビット×512Kワード(9Mビット)もあるので
ロングサンプリングが可能です
プログラムがSRAM上で動作しているので最大でもデジタル128kワード、アナログ128kワードとなってしまいます

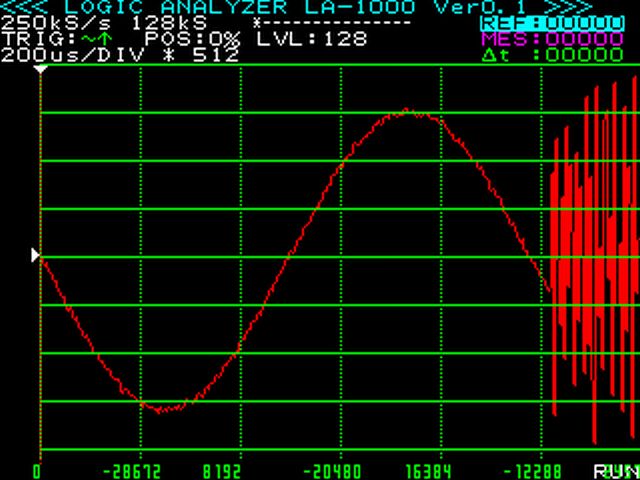

バッファを128kワードとし、サンプリング周波数も250kHzまで落として波形を取得した例です
アナログチャンネルに2Hzのサイン波を入れていますが
このときサンプリング時間は 128kバイト/250kHz=約0.5秒なのでちょうど1周期分サンプリングされ
それを時間軸方向に1/512に圧縮して表示すると波形全体が見えます。
時間軸は200us/DIVの512倍で約100msとなりますが目盛値はオーバーフローしてしまい正しく表示されていません
右端のぐちゃぐちゃは表示用データが256個しかないのに横方向300サンプル表示のためSARM上のゴミが
見えてしまったものです
ここまで低速の波形を見るためにはロールモードを実装したほうがいいかもしれません
