確認用治具ができたので他のＣＰＵボードのパラレルポートも確認しておきます。

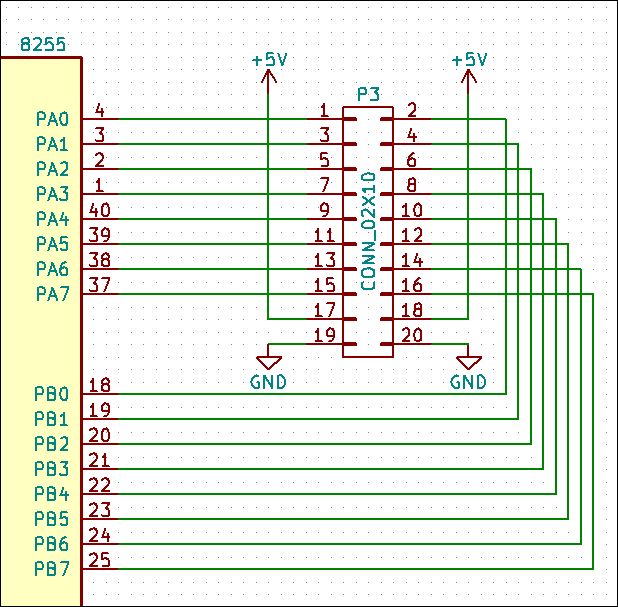

一応自分の中の設計標準として８ビットパラレルポート×２（１６本）とＶＣＣ２本、ＧＮＤ２本を２×１０のピンヘッダへのアサインは揃えているので共通して使えます。

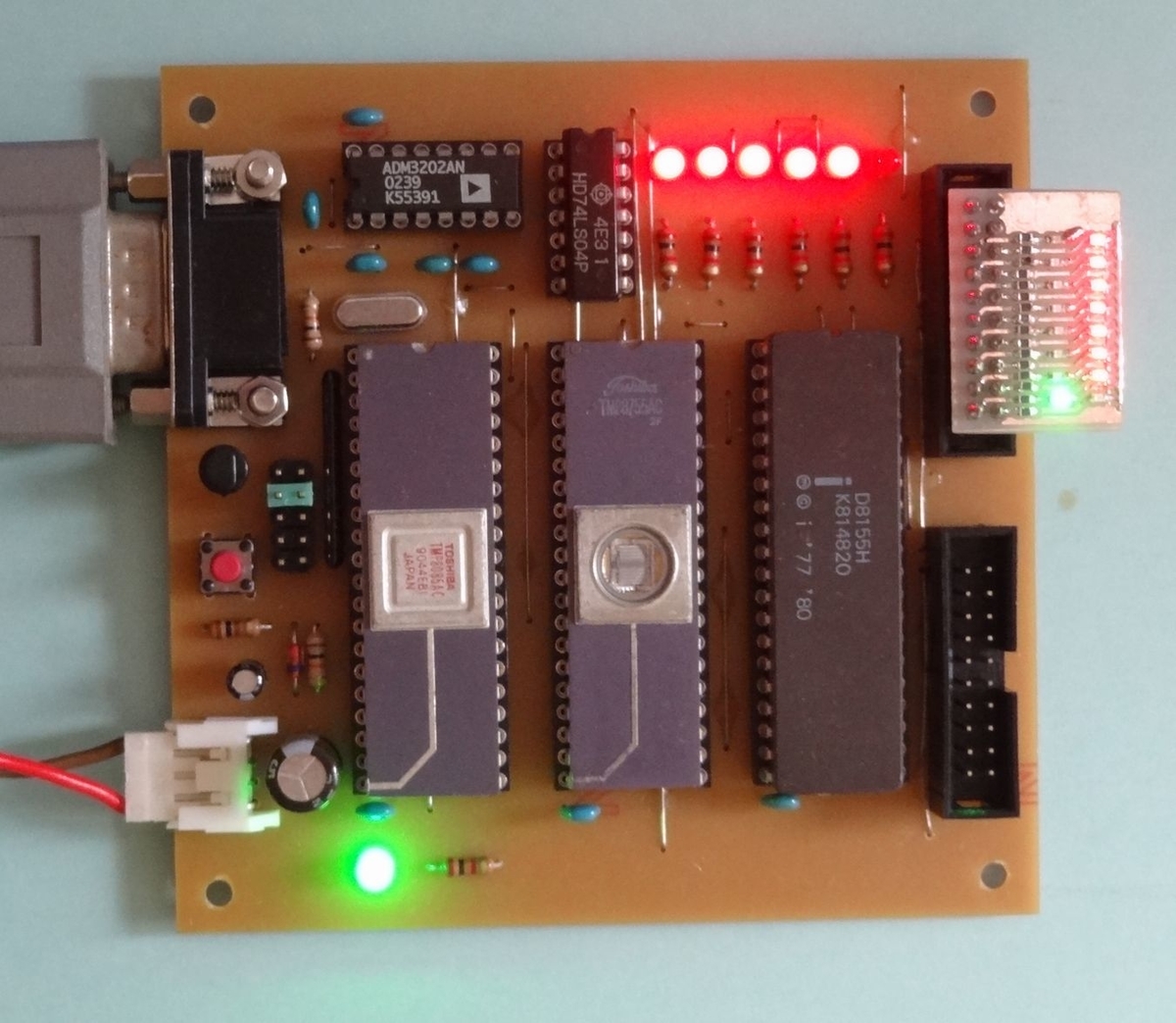

まずＭＣＳ－８５ボード。８１５５のＰＡ，ＰＢと８７５５のＰＡ，ＰＢボードともＯＫ。

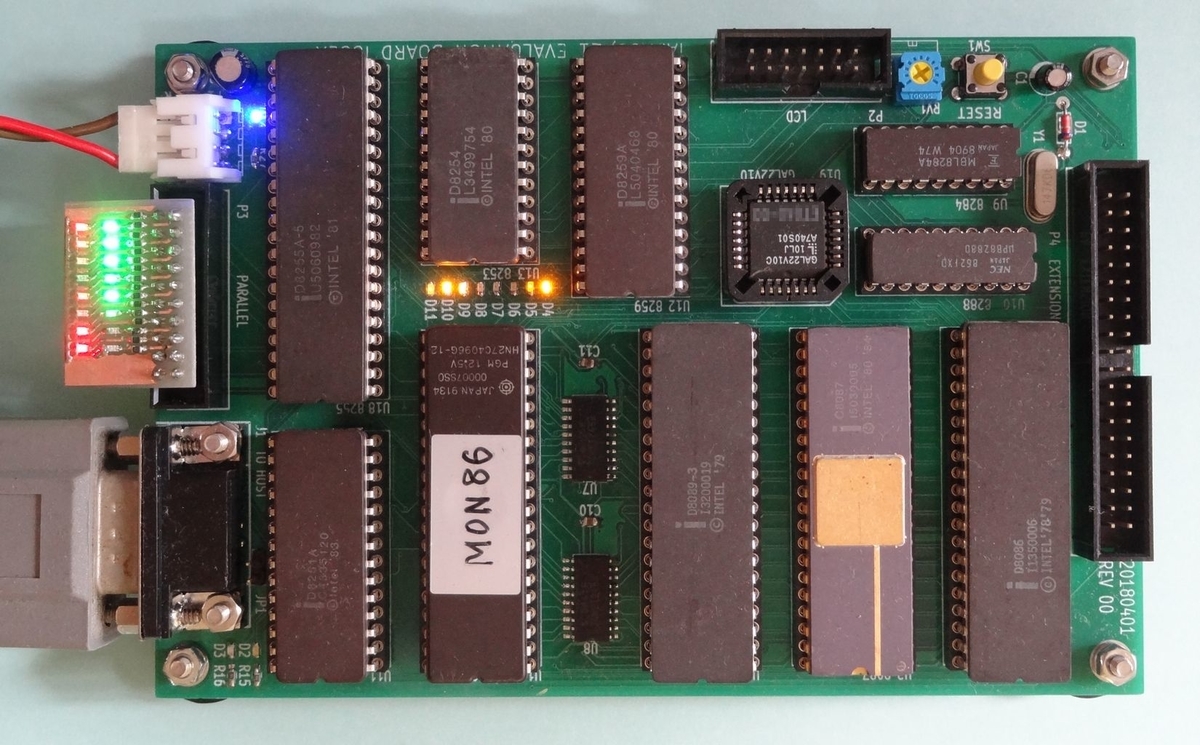

８０８６ボードもｉ８２５５ＡのＰＡ，ＰＢが未確認でしたが問題無し
(ＰＣは基板上の黄色ＬＥＤ)
とこのように、治具が基板の外側にはみ出るのが当初の設計の目論見だったのですが、８０３１ボードだけはパラレルポートのコネクタを逆向きに配置したので治具も逆向きになってしまいました。１ピンが基板の外から見て右なのか左なのかは工業的には決まりがあるでしょうか、自作なんでここらへんがいいかげんです

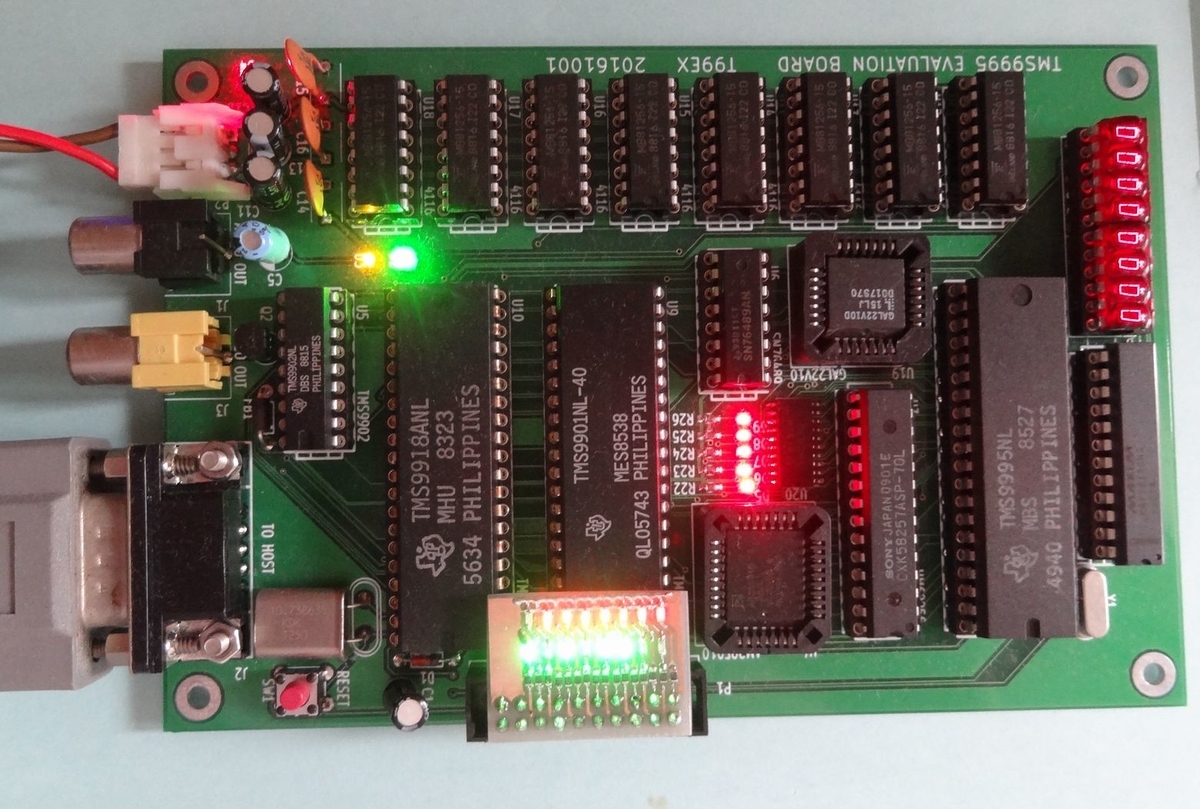

ＴＭＳ９９９５ボードも逆でした。
治具上で赤と緑のＬＥＤは同時点灯していますが緑が圧倒的に明るく見えます。制限抵抗は2200ΩでLEDの順電流は1mAにも満たないですが驚異的な輝度です
