タイマ出力

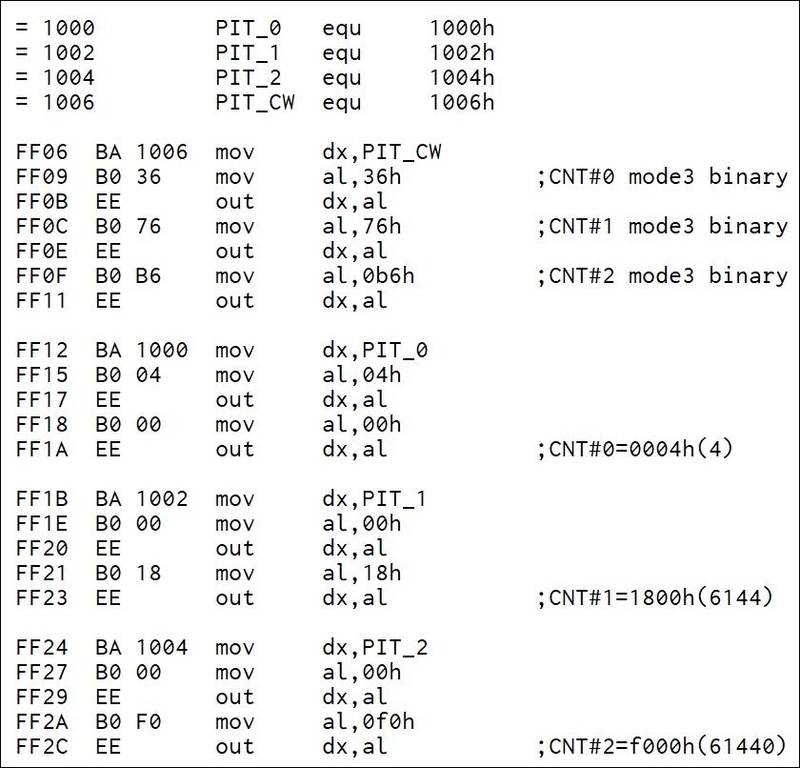

リセット後の飛び先の問題が解決したので長いプログラムを書いてもＯＫとなりました。８２５３のタイマ＃０～＃２を全てモード３のバイナリカウンタに設定、

分周比をそれぞれ４、６１４４、６１４４０に設定するプログラムを記述します

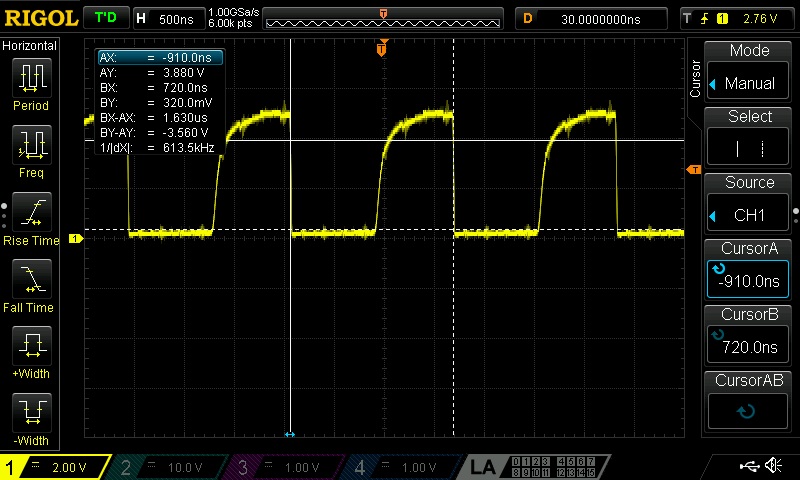

実行時のタイマ＃０の出力です。６１４．４ｋＨｚで50％デューティとなります。

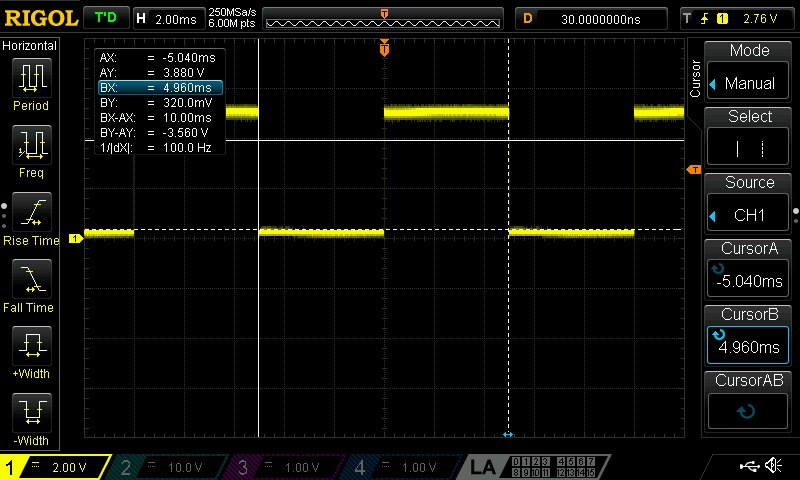

さらにタイマ＃１の出力はこれもきっちり１００Ｈｚ出ています。

同様にタイマ＃２もＯＫでした
