ジャック取付け

次のハードデバッグのターゲットはDCSG. （Digital Complex Sound Generator） SN76489A　です。

オーディオ出力が取り出せるようにRCAジャックを取付けておきます。

このRCAジャックのフットプリントは自分でカスタムで作ったものですがうまく収まるかどうか・・・

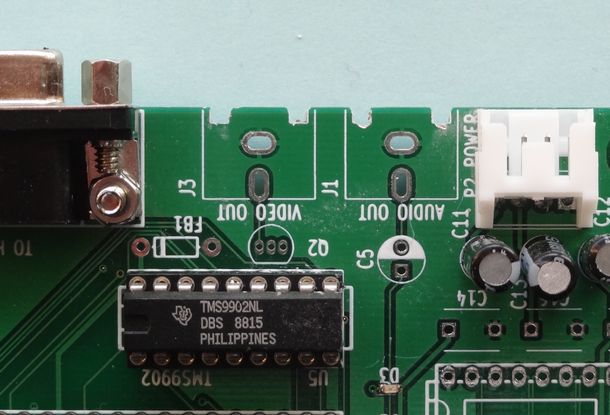

先ず、プリント基板屋さんがちゃんと長穴を掘ってくれたのに感謝。

位置決めのボッチが嵌るように切り欠きはこちらは自分でヤスリでガリガリやっておきます

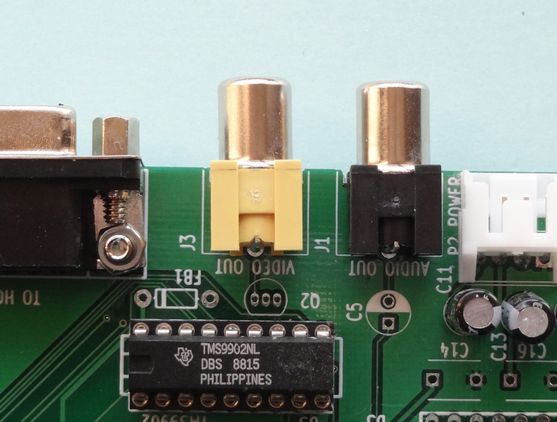

お。ピタッと収まりました
