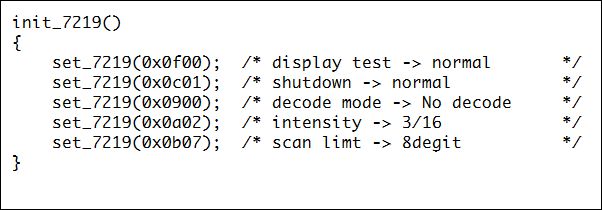

8桁ディスプレイコントローラMAX7219の初期化部分はTLCS90にボードで実績のある設定をそのまま持ってきました。
前述のset_7219()関数で制御レジスタにコードを送ります。
この後、デジットごとに表示データを送ればLEDが点灯するはずなのですが、まずは案の定うんともすうともいいません。
ちゃんと信号が行っているか、MAX7219に接続される制御線をプローブしてみました。おかしいのに気づいたのが2行目の
ｓｅｔ＿７２１９（０ｘ０Ｃ０１）；
のところです。

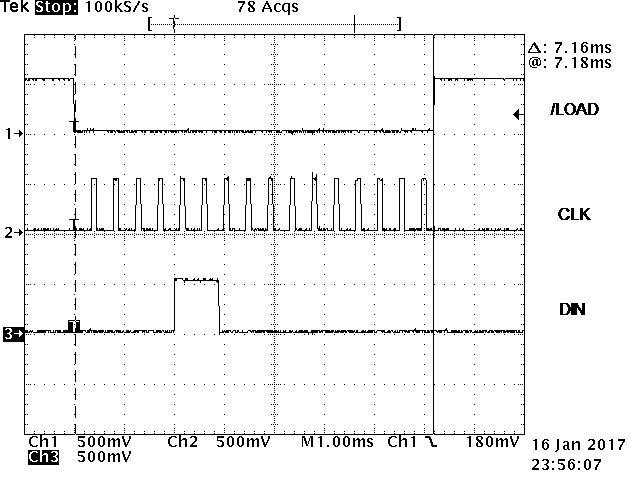

波形はこんな感じ。
/LOADをLに落としてからCLKが16発出ます。CLK立ち上がり時のDINのレベルがシフトインされるので
入力データは ００００１１００００００００００ つまり０ｘ０Ｃ００ となり何故か最下位の１が消えてなくなってしまっています。
これでは7219をシャットダウンモードにプログラミングしたことになり表示が出ないのは当然です。

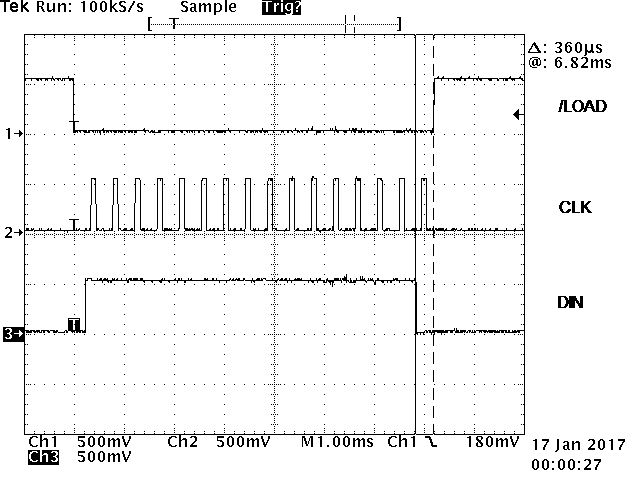

念のためオール「1」の
ｓｅｔ＿７２１９（０ｘＦＦＦＦ）；
を送ってみると（7219にとっては無効なコードですが）、やはり16クロック目が来る前にＤＩＮが０に落ちてしまっています。どうもデータの最下位ビットが無視されてるような動きです。
