7セグLED取り付け

7セグLEDとコントローラMAX7219を実装しました

右下のイクラのようなLEDがチープでノスタルジック感を醸し出しています

昔のTIの関数電卓にこんなLEDが使われていたような気がします。





パラレル出力の74VHC574は上位5ビットに単体のLEDが接続されていますが、下位3ビットはMAX7219のDIN,CLK,LOADにつながっています。

これらのビットをON/OFFすることでMAX7219のプログラムを行います

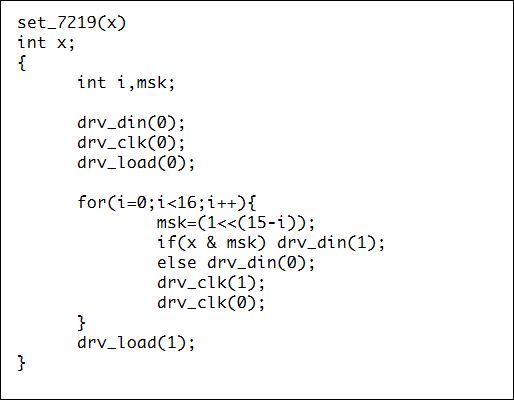

MAX7219のシフトレジスタに制御コードを送る関数です。

16ビットの引数をシリアルのビット列に変換してクロックとともにMAX7219へ送り込みます
