テスト治具パタン

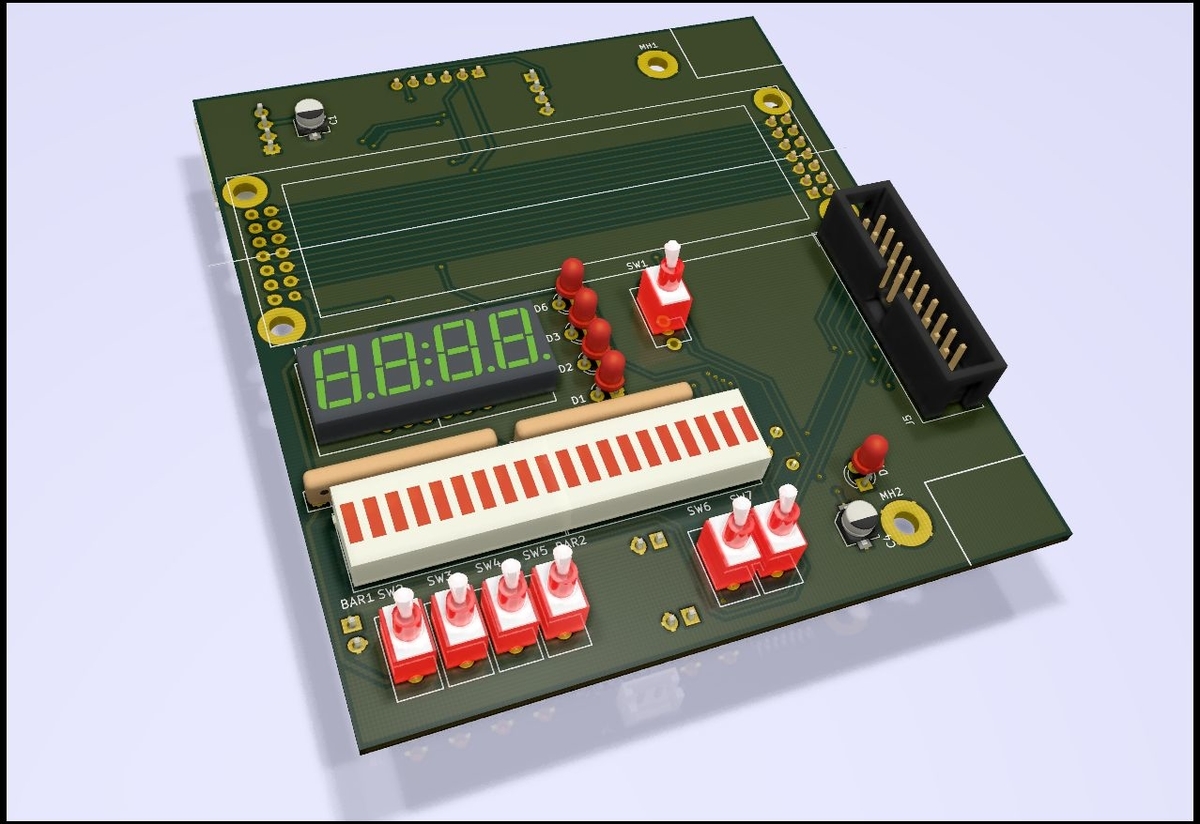

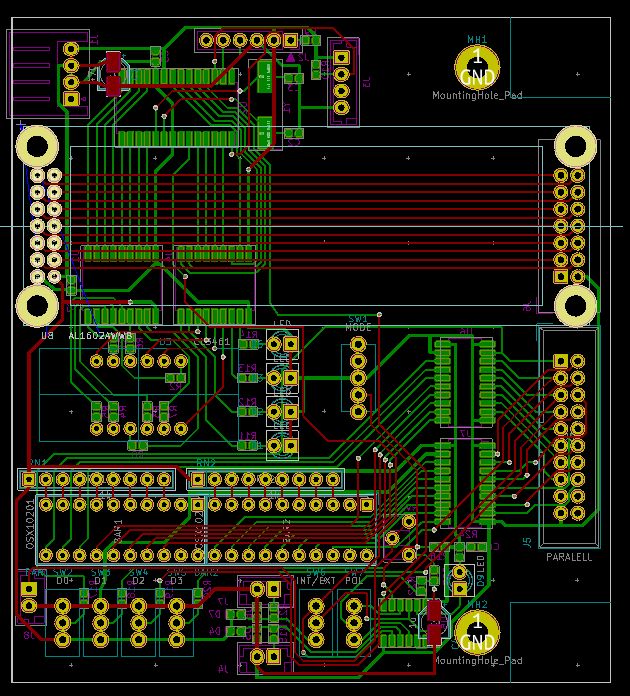

電圧・電流計やLCDを箱に入れるだけのつもりがカウンタなどの機能を盛り込んだので基板を起こすことにしました。それも最初は蛇の目基板に手配線か感光基板で手作りでやってしまおうと思ってましたが、結構パタンが複雑になってきたのと、外注の方が安くできるのは明らかなので発注してしまおうと思います。

いままでのCPUボードは基板むき出しで良かったのですがこの治具は箱に入れたいので部品の実装高さなどは調整が必要です
