アドレス0x800200と/WRのANDをとったパルス状の/LEDCS信号を8ビットラッチ74HC574のクロックに接続しパラレルLEDをドライブしていますが、先ずこの/LEDCSが全くアクティブになりません。
それではこのアドレスの元となるMOV命令のオペランド0x800200がROMからデータバスへ出力されているかを確認しました。
アドレスの上位0x80はROM3にコードとして納められていて、幸いROM3の他のアドレスは0x00なので１回でも出力されれば捉えられます。

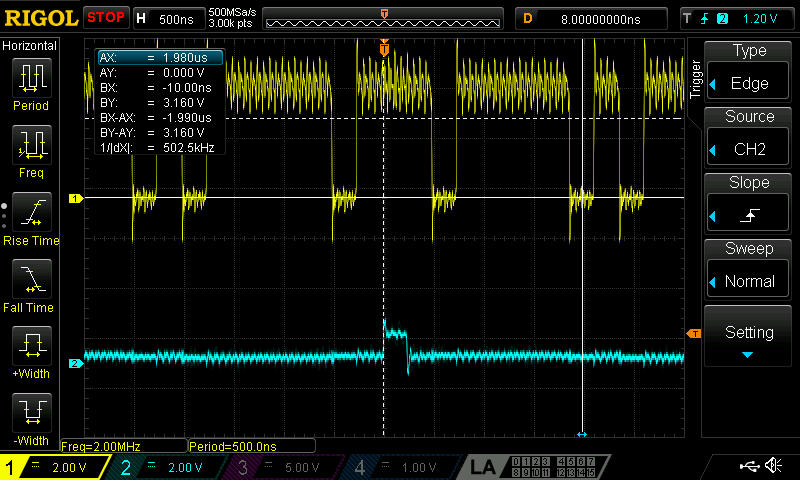

そこでシステムの読出し信号/RD(ch1)とROM3の最上位ビットD31(ch2)をプローブしてみました。最初/RDでトリガかけるとD31がLOWのままなので0x80が全く読みだされてないじゃん？と思ったのですが、
なぜか妙にch2の輝線が太い。注意深くch2でトリガをかけてみると1Vレベルの中途半端なパルスが一瞬出力されてます。
しかも/RDがLOWの読出しタイミングじゃない時です

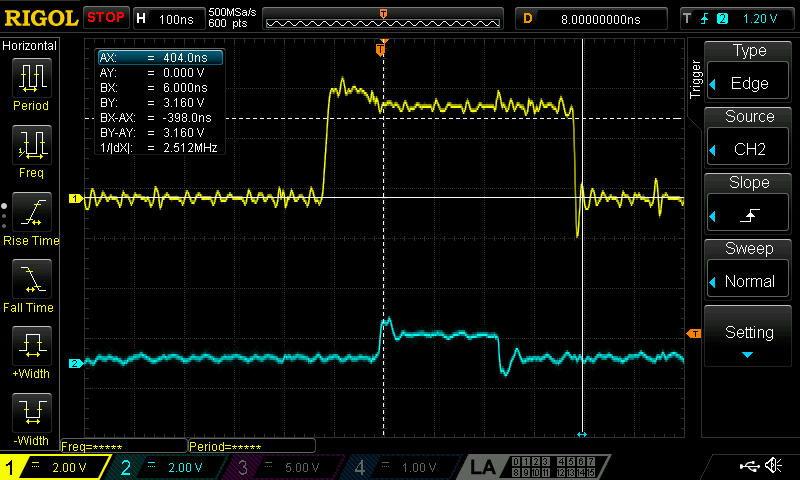

このとき、データバスバッファの転送方向を示す/DDIN信号（Lでメモリ→CPU、HでCPU→メモリ）ch1を見てみると、
まさしくH期間。
つまりCPUがデータバスに出力（メモリ書込み）しようとするバッファ出力とROMのデータ出力が衝突してます
これではダメです。まともに動くわけがありません。
