部品実装

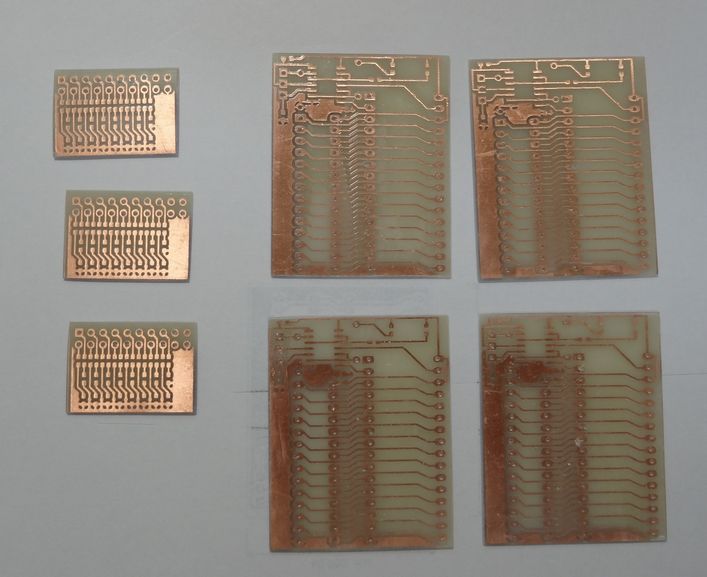

基板への穴あけと切り離しをしたところ。メカ加工作業はついつい億劫なことと切り粉が出るので勢いでまとめてやってしまいます。



f:id:O3I:20190921123750j:plain

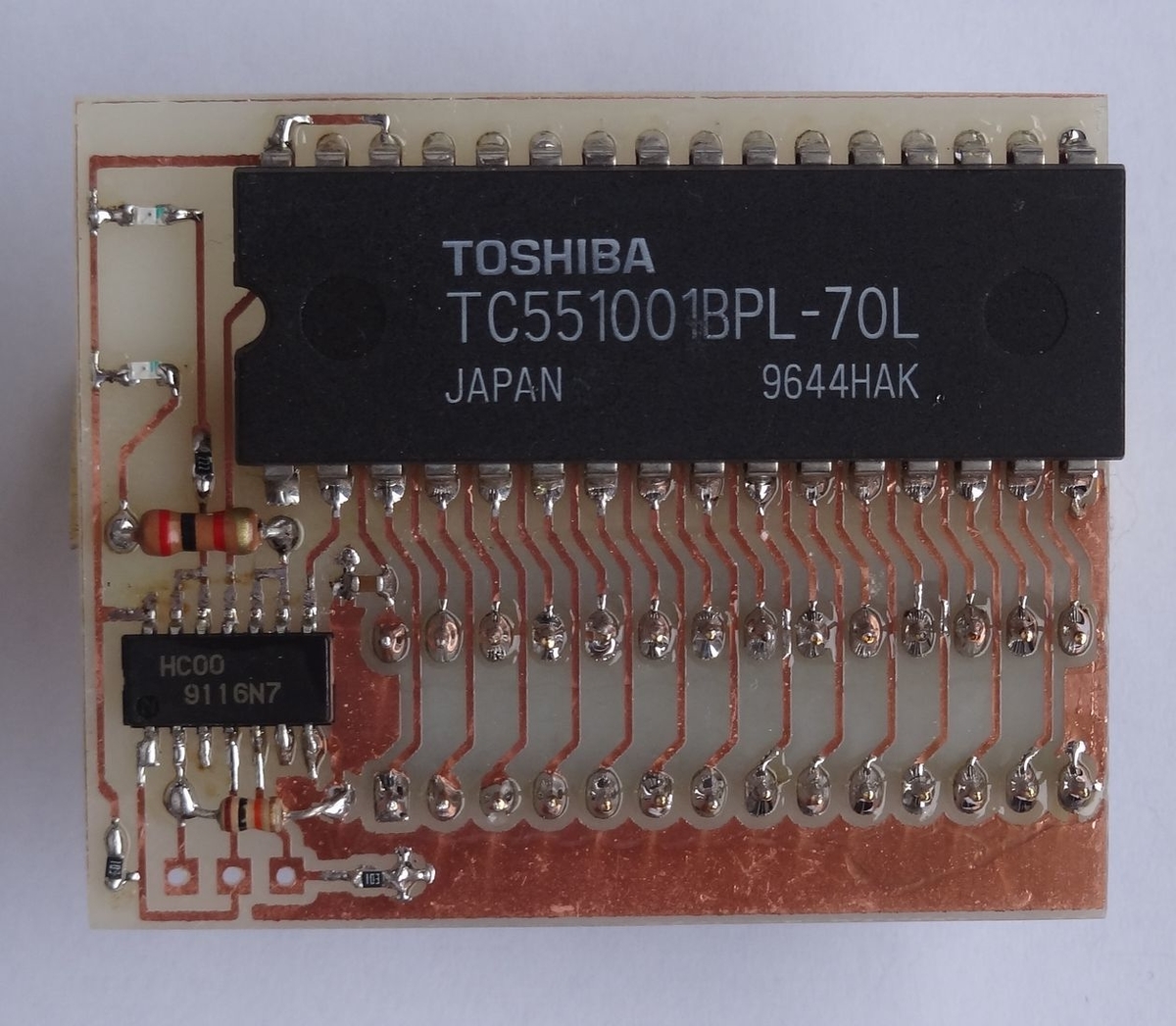

ここまで出来ればしめたもので安心して「お蔵入り」になっちゃうことも多々ありますが。ガンバって1枚だけ部品実装してみました



f:id:O3I:20190921124002j:plain

今回は銅箔面への部品実装となります。

片面でスルーホールがないので裏面に実装する連結ソケットは容易に付きますがICソケットは銅箔面に実装してしまうと半田付けができないのでSRAMはソケットを使わず直付けとしました
