これは大失敗！
８２５９の／ＲＤ、／ＷＲと制御バスの／ＩＯＲＤ，／ＩＯＷＲがテレコになってしまってます。これでは初期化ができず動作しないわけです
何でこうなっちゃったのか・・
もともとＫＩＣＡＤに付属のｉｎｔｅｌライブラリに含まれていた８２５９シンボルが誤っていたのは確かで自分でローカルに修正して使っていました。
なので何らかの操作でシンボルがオリジナルに差しかわって先祖返りしたのか？
と思ったのですがよく見るとシンボルのピン配置はあっていて、そこにつなぎに行ってる信号線が誤ってるのです。
これは古いシンボルに合わせて配線をして、その後シンボルの誤りに気付いたのにそれだけ差し替えて結線は直さないまま満足してしまった自分のポカミスですね
なんで確認しなかったか不思議ですがもう後の祭り。

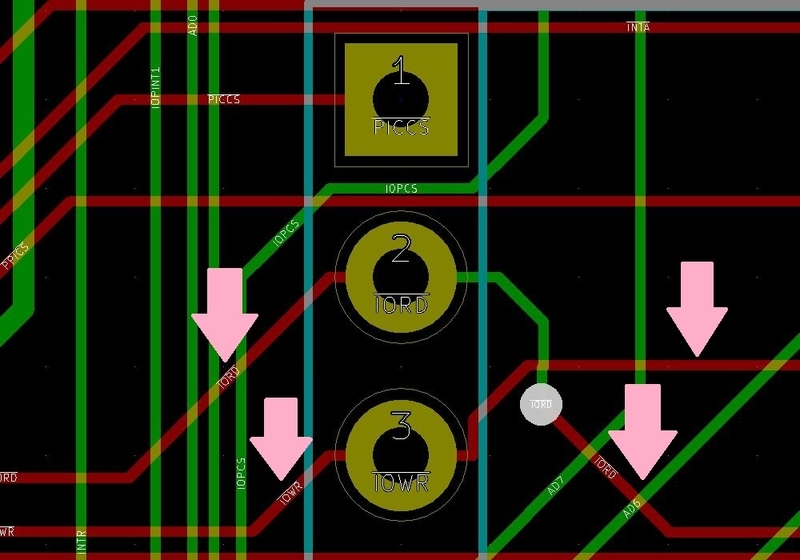

問題の個所をパタンで探すと、何とか修正はできそうですが悪いことに８２５９は信号源の８２８８に最も近い場所にあり、／ＩＯＲＤ，／ＩＯＷＲの信号は８２５９を通って８２５３／８２５５／８２５１へ数珠繋ぎになってます。
なので８２５９に出入りする計４か所をパタンカットして更に切った制御線を再建しなければなりません

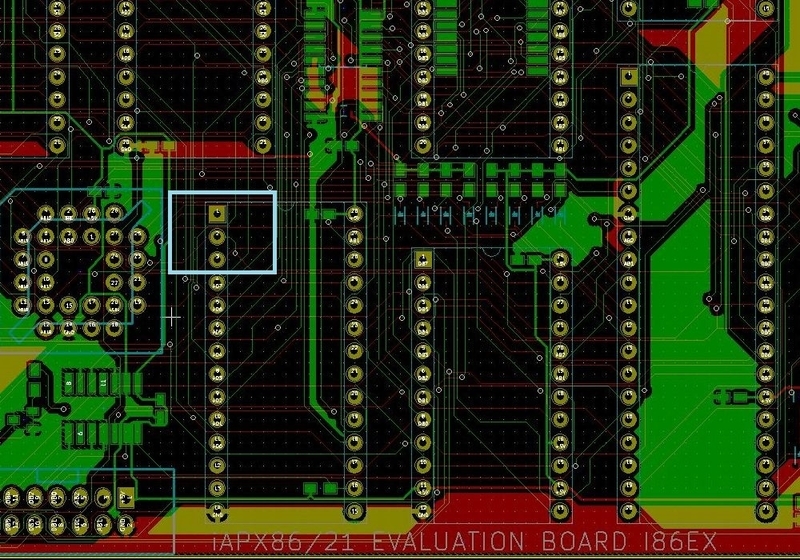

しかも切断できる場所を探すと部品実装面（赤ライン）しかなく、実装済部品も避けなければならずこれは大手術になります
