最小プログラム

CPUとROMだけの環境ですがまずは最小のプログラムを動かしてバスの挙動を見てみます。いつものことですが



　　　　　　　ＪＭＰ　＄　　　　からですね



コードにするにはハンドアセンブルでも容易だし、TLCS90で使ったアセンブラASでも対応しているようですがWindows上で動作するアセンブラを見つけました。

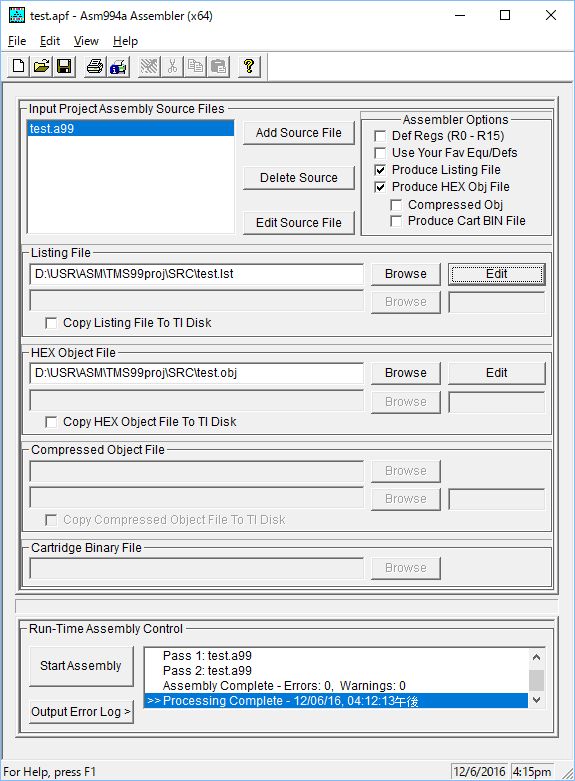

日本ではTMS99XXはメジャーではありませんが米国では1980年代にテキサスインスツルメンツ社製のTI-99/4というホームコンピュータが結構ヒットしたようで今も熱心なマニアのフォーラムがあるようです。エミュレータも作られていて、それに付属しているアセンブラを使ってみました。





TMS9995は0000番地から割込みベクタが並んでして、その先頭がリセットベクタです。CPUはコールドスタート時に0000番地の１ワードをWP（ワークスペースポインタ）へ0002番地の1ワードをPC（プログラムカウンタ）へセットしてその番地へジャンプします

結果、コードはこのような具合になりました。







これをROMに焼き付けて実行させてみました。

アドレスバスは８０Hと８１Ｈ、データバスは１０ＨとＦＦＨを繰り返し出力しているはずですがロジアナをプローブするのも面倒なのでデータバスのＬＳＢ（Ｄ7）　・・ｃｈ1とＲＯＭの/ＯＥ　・・ｃｈ2　の状態です





たしかに２バイトのフェッチを繰り返しているのでたぶん正常でしょう。
