CPU実装

リセットとクロック信号が用意できたので次はCPUを挿して・・といくのですが

CPU周りはバスバッファの制御なども絡んでいて個別にチェック、というわけには行きません

ここはバスコントローラ82288もセットして一気にまとめてデバッグとなります。

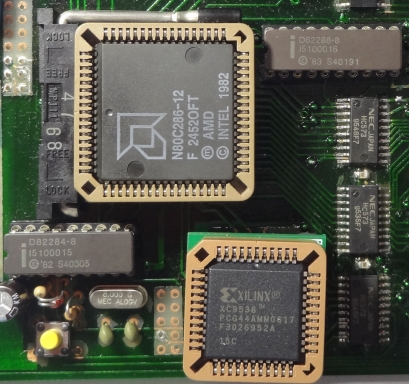

ZIFソケットにPLCCの80C286が刺さっています。



PLCCはソケットを使うとPGAとピン互換になるのでできるのですが

これはハードデバッグが済む前の基板で配線ミスなどで貴重なPGAの80286を壊さないためというのもあります。

でも一番の理由はPGAを挿しちゃうと、基板の表側からCPUの信号にプローブできない・・・ってことです。
