dsPICの中身

古いパーツを出してきたところで、ついでにもしdsPICの中身を個別ICで再現したら・・

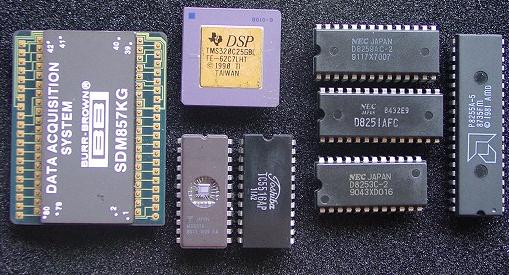

こんな具合でしょうか

イメージ 1


マルチプレクサ、S&H、A/Dコンバータを一体化したハイブリッドICはデータアクイジションシステム
という名前でBB、アナデバ、デイテルなどが昔から作っていました。
セラミックス、ハーメチックシールの大型のICで値段が数十万円とか付いていてびっくりした
おぼえがあります。
DSPにはTMS320C25、周辺には80系の8255/8253/8251/8259を置いていますが、
処理能力も周辺ユニットの数も完全にdsPICに負けてます
