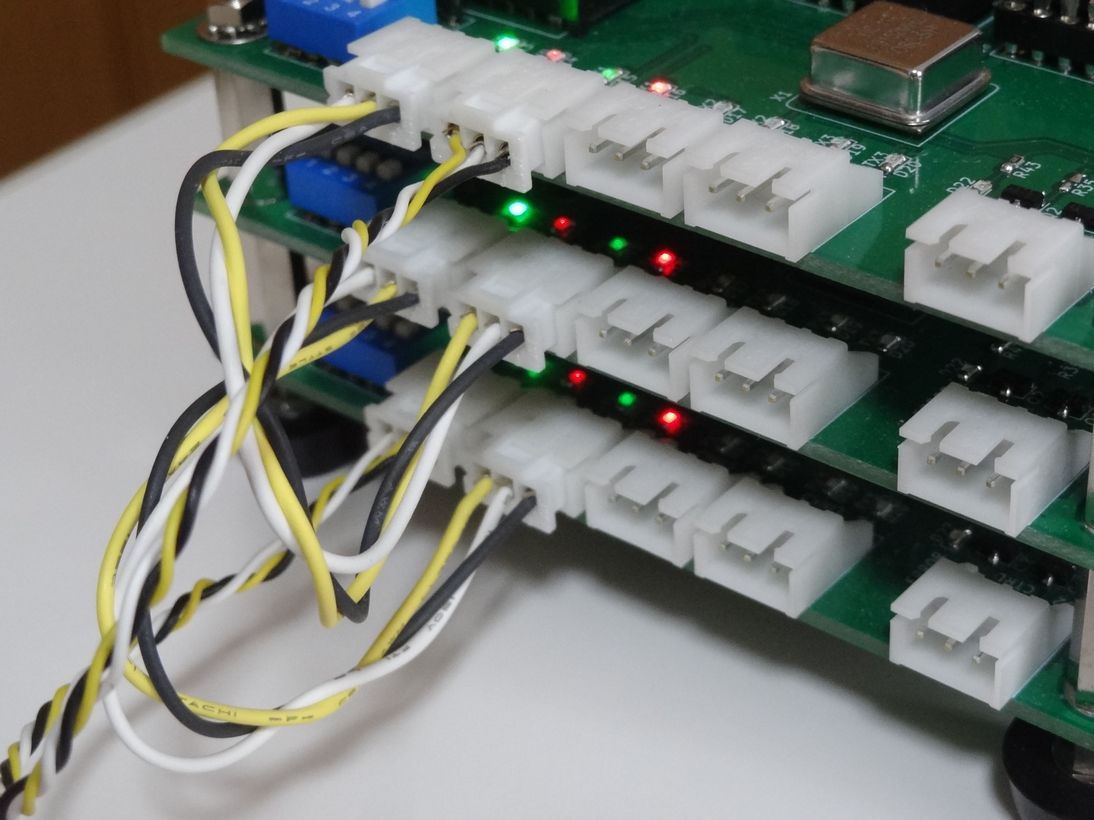

3枚のT805ボード間に渡るリンクの接続状況です。LINK0がチャネル通信の受信、LINK1が送信に割り当てられ、トークンがそこを巡回しています。各リンクポート毎に受信Rxに緑、送信Txに赤のLEDインジケータが点灯していますが送受両方点灯するのは送受信データに対するアクノリッジを返送しているためです

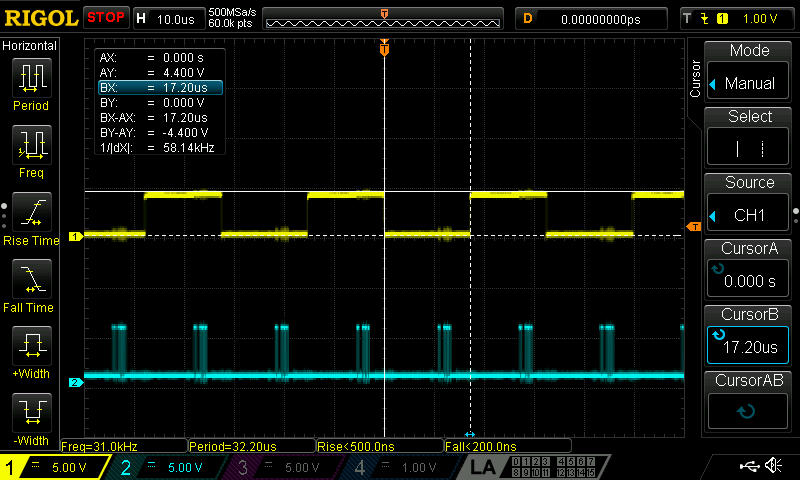

トークンの一周にどれくらい時間がかかるかですが、モニタへのシリアル出力decdsp()が入っているとそれに律速されてしまうのでそれを削除しボード内のｙの値をパラレルLEDに出力、Lチカさせた状態でその最下位ビットを見ると約58kHz程度となります
1パケットの長さは2.5us程度でした
