I/Oポートのアクセスは出来ているようなのでパラレルLEDにインクリメントデータを出力してLEDチカチカをやってみます

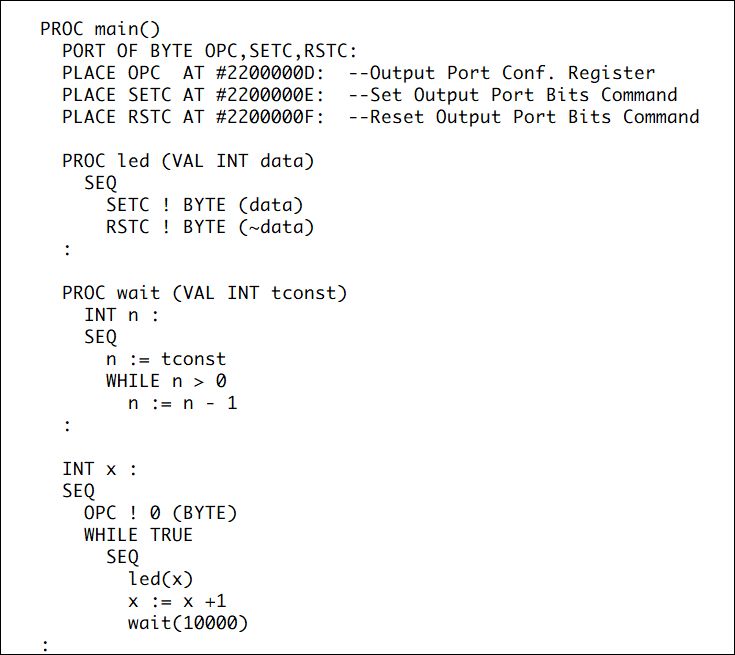

OCCAMで書いたソースはこうなりました。mainプロシージャの中でLEDへデータを出力するledプロシージャと時間待ちをするwaitプロシージャを定義してあります。こうすることでmainプロシージャのエントリポイントがバイナリの先頭になります
できあがったバイナリは48H（72）byteでした

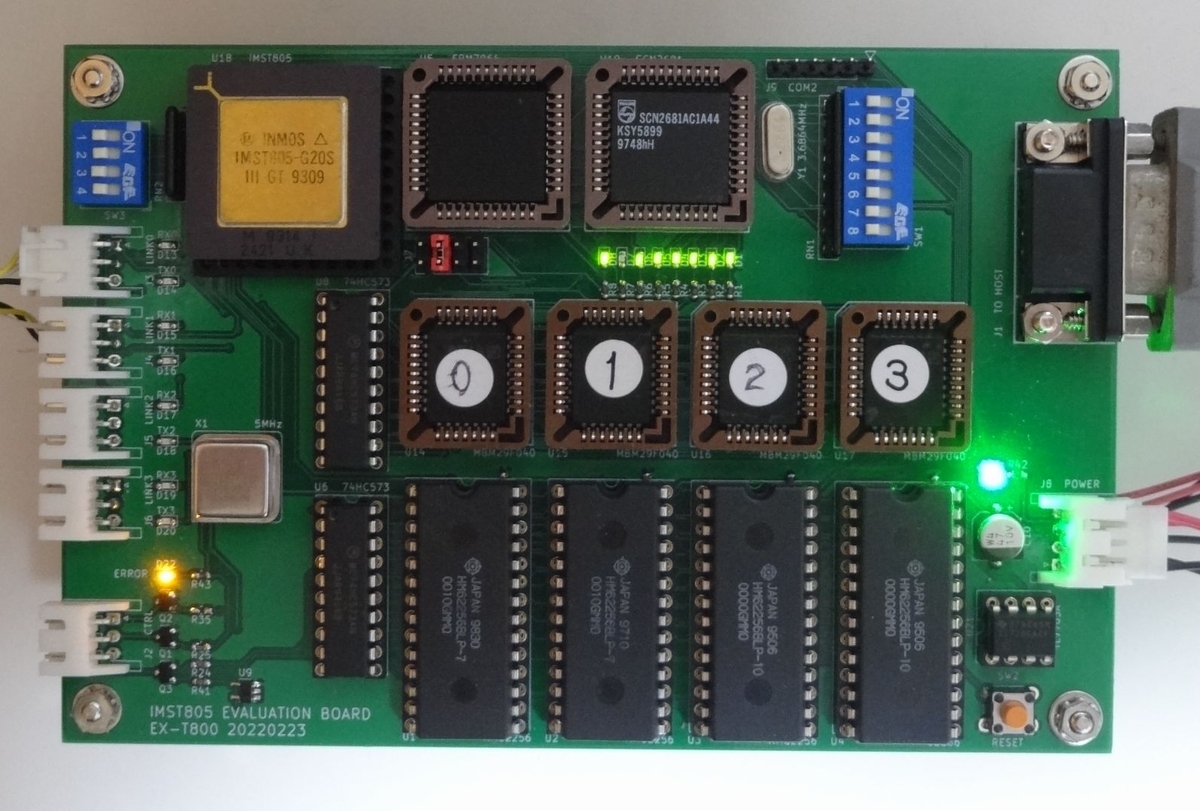

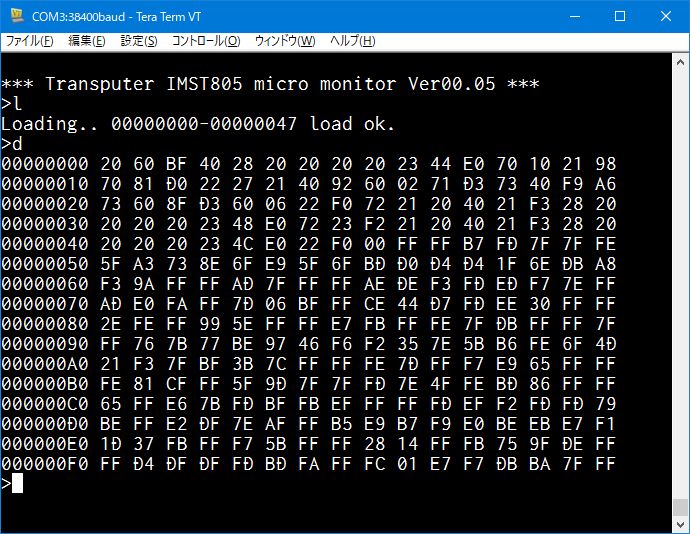

これをモニタで0番地からロード、0番地から実行するとLチカ成功しました。SCN2681の下に並んだ8個のLEDがチカチカしてます。
ところがよく見ると基板左下隅にある黄色のエラーLEDが点灯しています。これはCPU内部のエラープラグを反映したものでIMST805データシートによるとエラーフラグが立つのは算術オーバーフロー、ゼロ除算、配列境界違反、またはソフトウェアによるフラグの直接設定である、とあります。いやそんなことはしてないはずなんですが・・

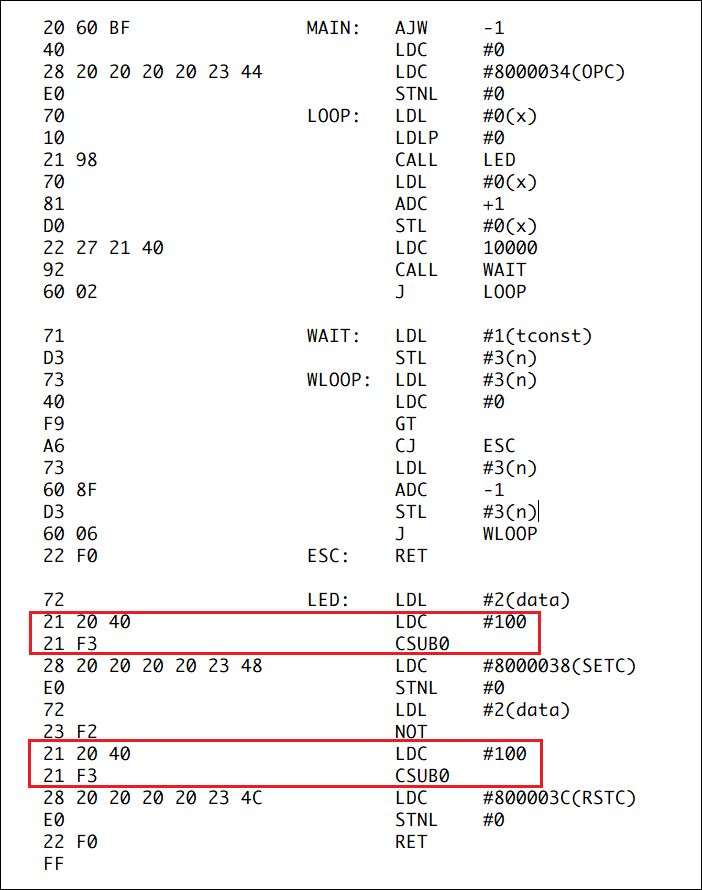

そこでこれもバイナリコードをハンド逆アセンブルしてみました。適宜ラベルを挿入していますが非常に効率が良くわかりやすいコードが出力されています
ほとんどソースコードそのままの処理でエラーが出る要因はなさそうなのですが、ちょっとよくわからないのがledプロシージャの引数dataに、
LDC #100
CSUB0
という処理をしている所です。これは何をやってるのかです
