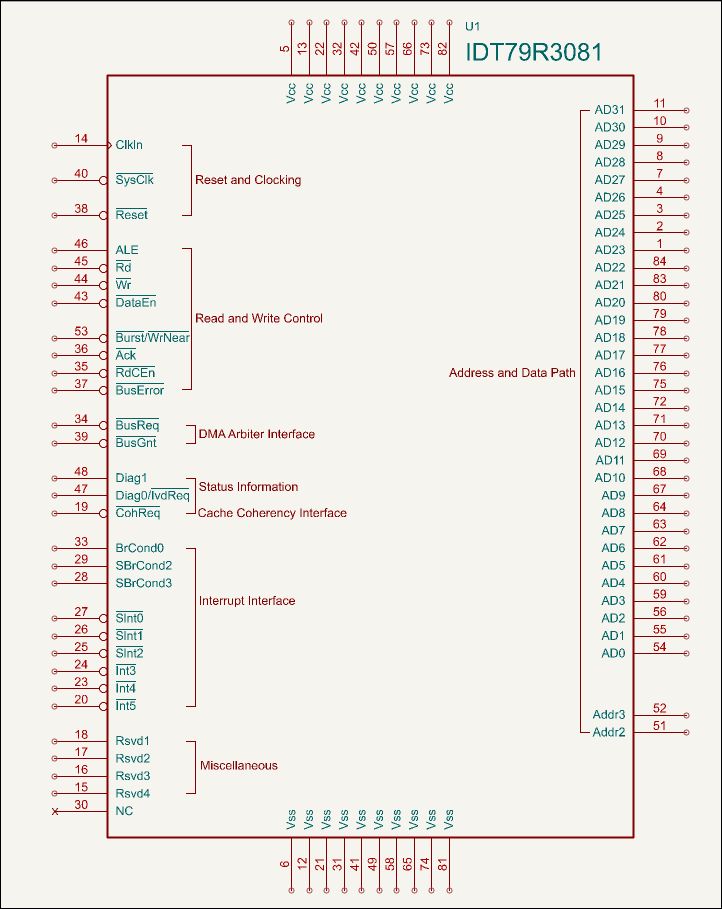

IDT79R3081ボードの回路をkicadで入力始めました。当然ライブラリにシンボルがある筈もなく、まずはシンボル作成からです
周辺回路は32bitバスの既存ボードからコピペで持ってきました。主要部品としては
CPU：IDT79R3081（PLCC84）
ROM：HN27C4096（PLCC44）×2
RAM：IDT71256（SOJ44）×2
PPI：CS82C55（PLCC44）
TIMER：CS82C54（PLCC28）
SCC：Am85C30（PLCC44）
PLD：EPM7064（PLCC44）

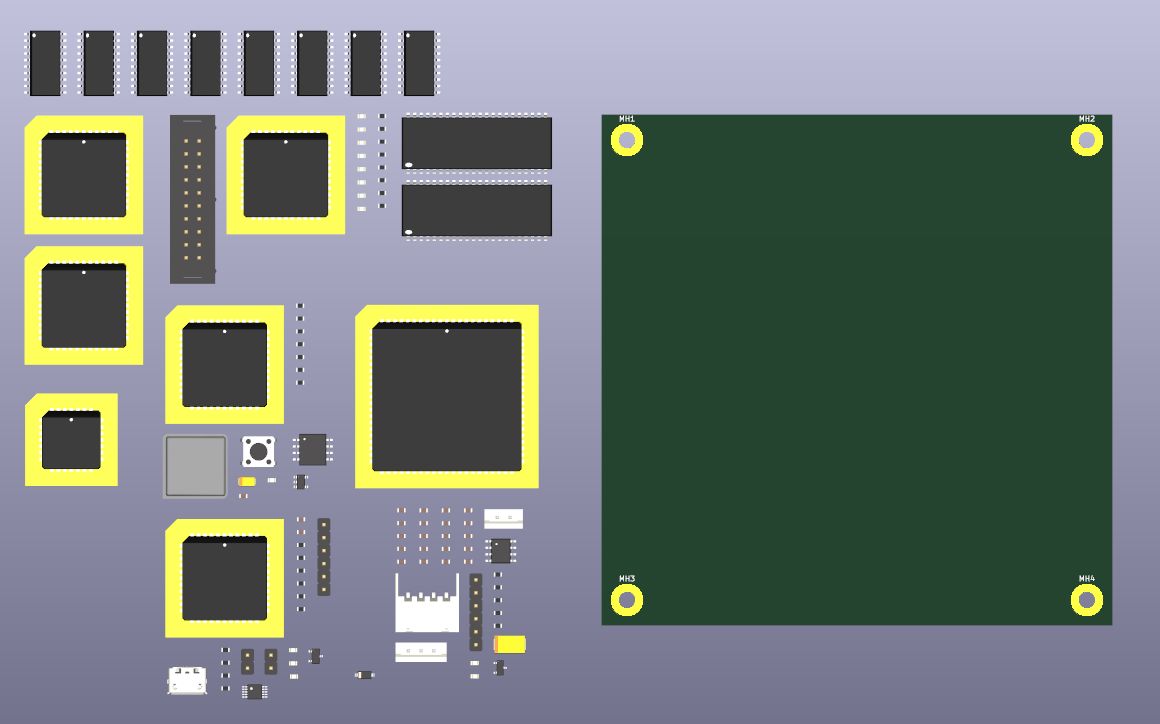

といったところを予定してますが100mm×100mmの基板と並べてみると
これはかなり厳しそう。100mm×150mmコースになるかもしれません
