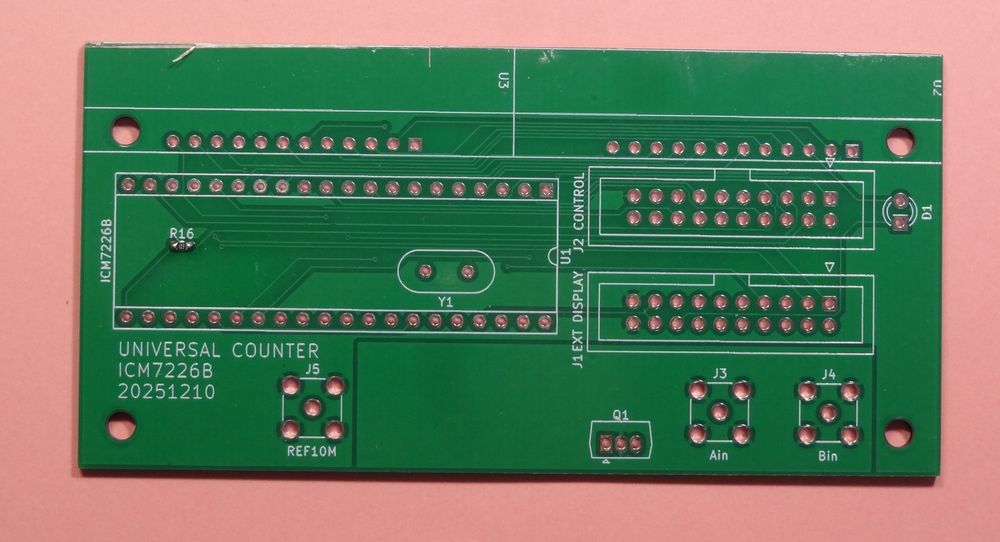

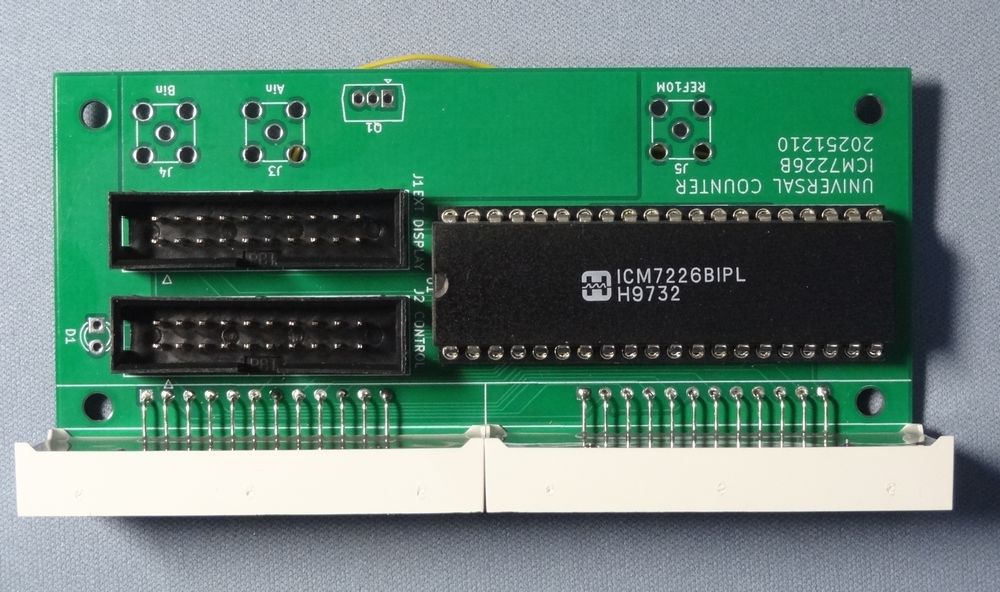

以前入手したICM7226Bを使ったユニバーサルカウンタを寄せ集め基板に載せておいたので部品実装してみました

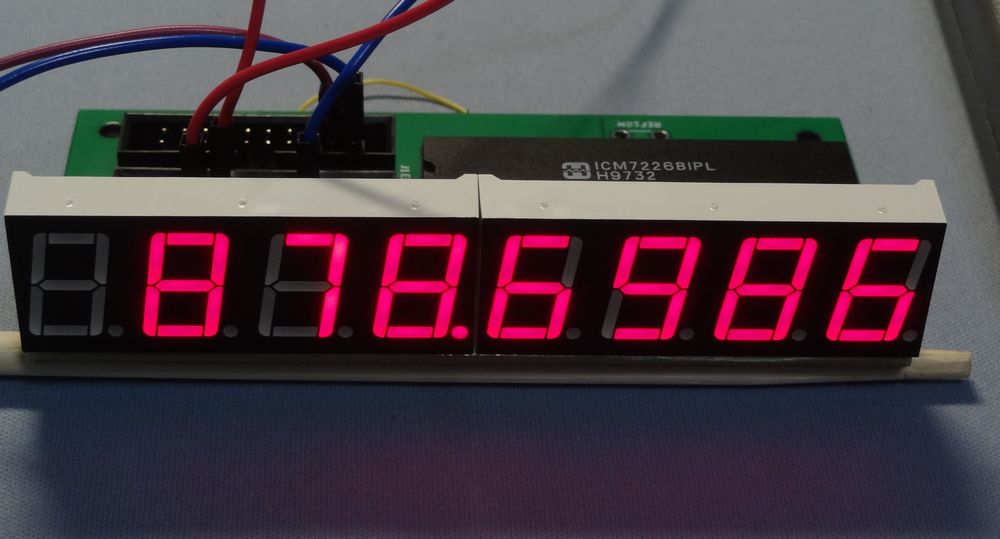

デジタル系はこのカウンタICと水晶、LEDがあれば動作確認できます。このような7セグLEDが乗った計測器はLEDをどうやってパネルに出すか悩みますがライトアングルにピンが出ている4桁LEDがあったので基板から表示面が垂直に立ち上がるようにしています
広帯域の入力アンプは基板裏面に表面実装で構成しますがまずはTTLレベルのパルスがカウントできるのは確認できました。
このICは周波数カウンタ、周期測定、周波数比、インターバル測定、積算カウンタと多彩な機能を持ちケースに入れればそれなりに便利に使えそうですが、動作確認して満足してしまい基板むき出しのままで終わる可能性もあります
