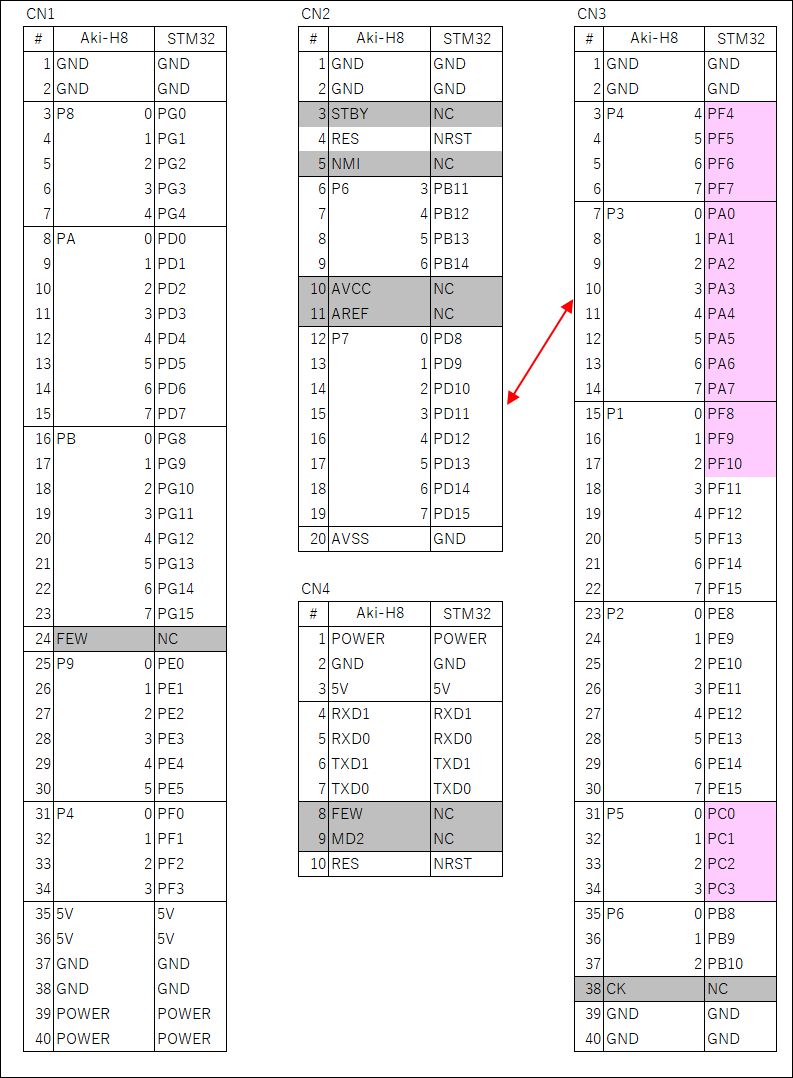

元になったボードAkiH8-3048/3052のピンアサインとSTM32F407Zへの接続先引き当てはこんな具合になっています。H8でポートが変わるところでSTM32でも変わるようにしてビット番号もなるべく対応するようにしました
A/Dがつながるアナログポートの割り当てはちょっとしくってます。STM32でADCがアサインされるのはピンク網掛けしたポートですがAkiH8ではP7ポートです。ですからP7とP3を入れ替えてやればアナログポートの位置もピンコンパチになったのですが後の祭り。もっとも自分ではADCはあまり利用してなかったのでまあ良しとします
とりあえずGPIOとして使う分なら問題なし。電源周りもコンパチなのでAkiH8用のマザーボードにそのまま刺せます

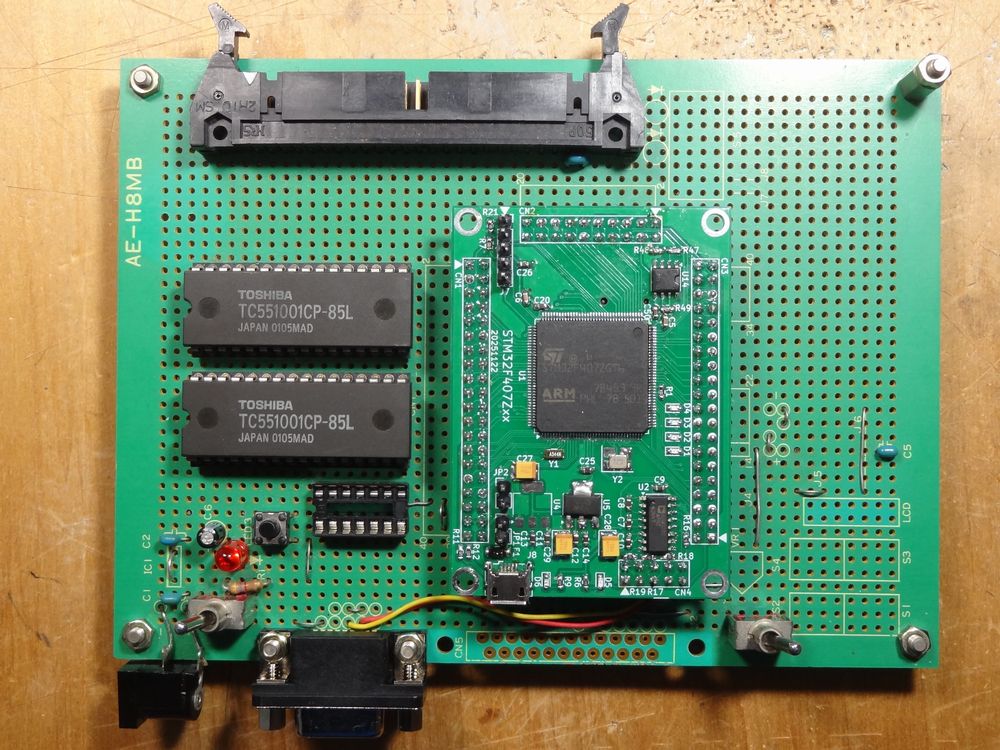

ボード上に1MbitSRAMが2個、256kByte分拡張してありますがこれはH8のモード6で外部バスを拡張した時の名残で、今回のSTM32ボードではここはGPIOを叩いてアクセスするしかなくプログラムコードは置けません。前に書いたようにFSMC (Flexible Static Memory Controller)機能を使えばこのSRAMをプログラムメモリ空間上に配置することもできますがピン配置がぐちゃぐちゃになってしまいます
