ソケットベース

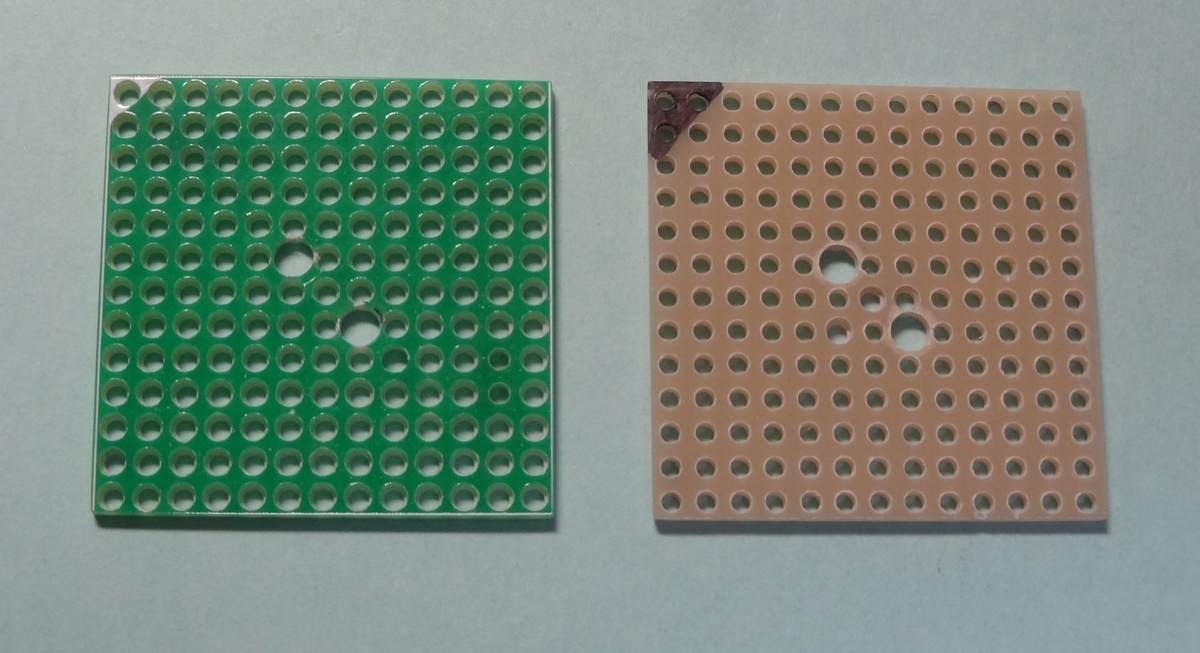

PGAソケットのベースになるユニバーサル基板を切り出しました。左が寄せ集め基板のガラス基板FR-4、右がガラスコンポジットCEM-3の秋月D基板から切り出したものです。加工性は圧倒的にCEM-3の方が楽。孔は全てφ1.5のドリルでさらい2枚重ねて端面研磨しておきました。

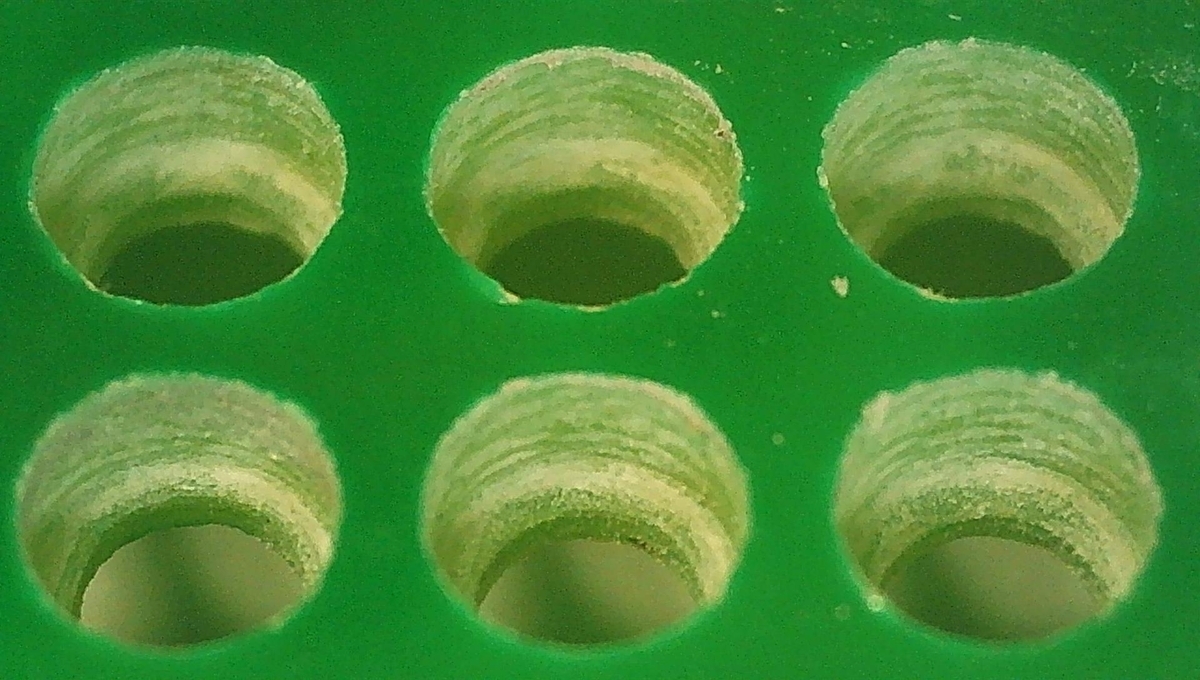

上側にくる基板はさらにボール盤の深さゲージを使ってφ2.0のドリルで板厚の1/3くらいまで座グリしてあります。こうした加工は硬いFR-4でないとうまくいきません
