部品配置

NSC800ボードがある程度見込みついたので、放置していたT805トランスピュータボードの設計を少し進めています。

回路図に主要部品を結線なしでばらまいてボード図上で適当に仮配置してみました。

f:id:O3I:20211208211653j:plain

100mm×100mmに納めるのは早々にあきらめて100mm×150mmコースです。

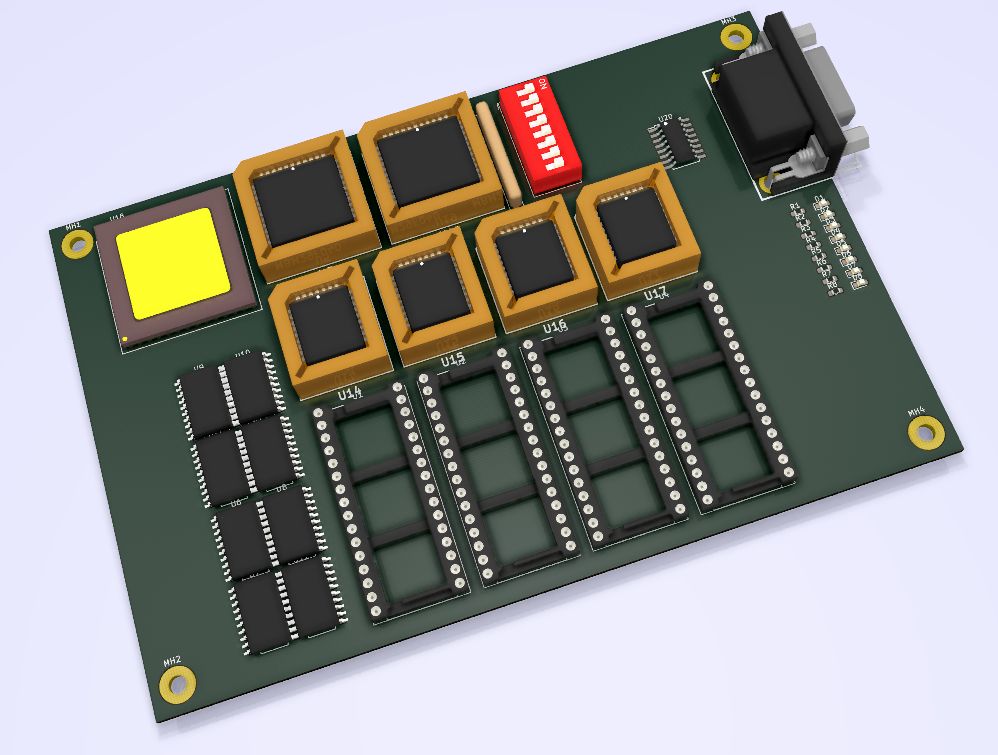

RAMには手持ちがある1Mbit高速SRAM:CY7C1019(SOJ32ピン)を想定していますがスペースに結構余裕があるので入手性が良くはんだ付けが容易なTC551001P(DIP32ピン)にしてもいいかもしれません



f:id:O3I:20211208214233j:plain
