ADSP2Kプロジェクトを少し冷却中のため、ごちゃ混ぜ基板の２枚目を気分転換で作ってみました。

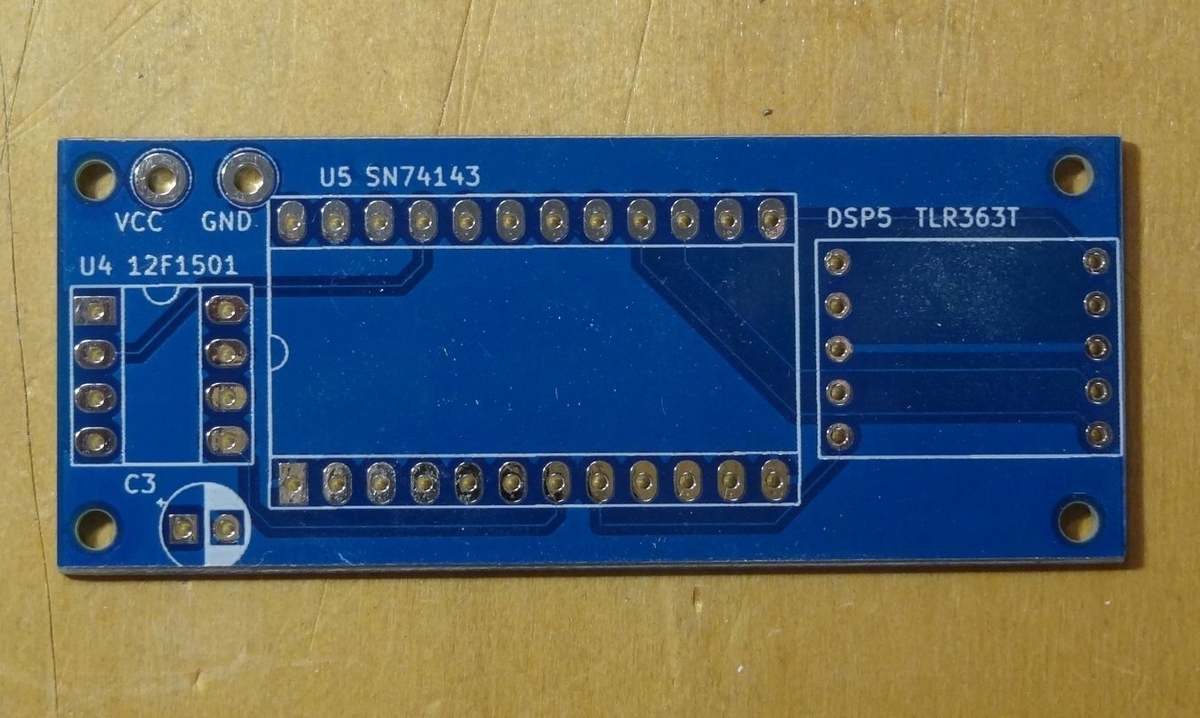

搭載部品はこれだけ。

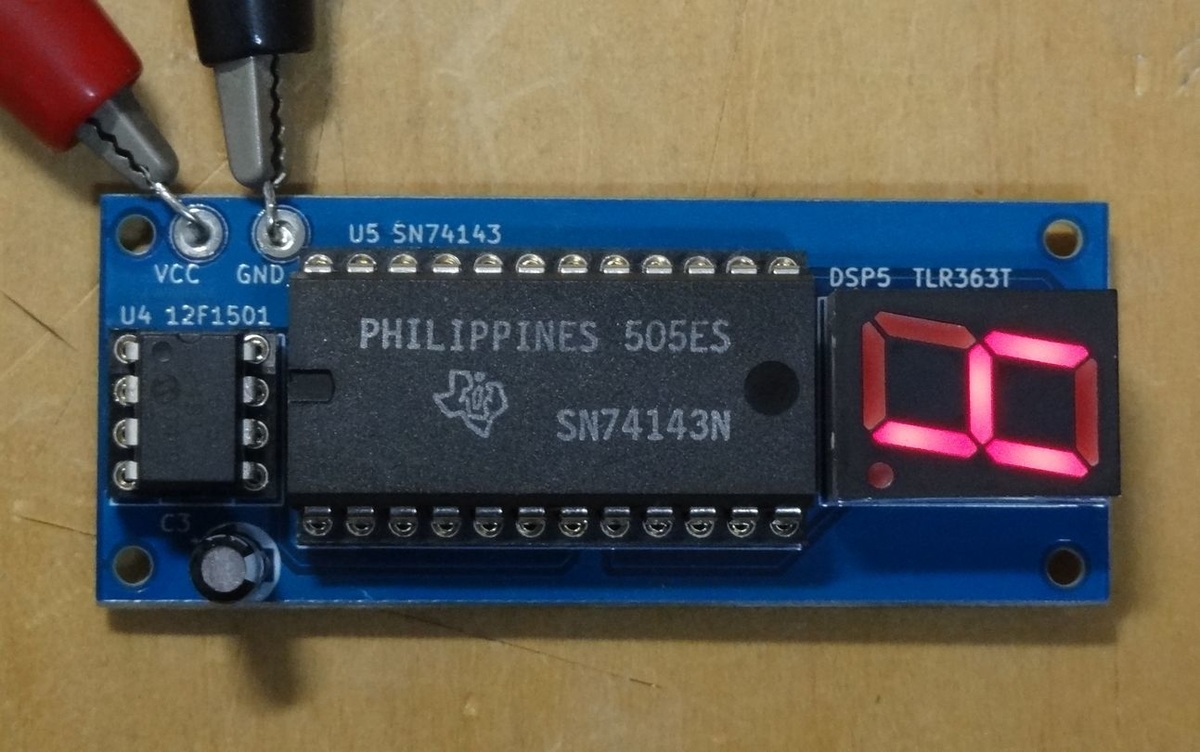

古くてちょっとレアなTTL、SN74143（10進カウンタ+ラッチ+7セグデコーダ）を動かしたいだけの基板です。8ピンPICは単に1Hzのパルスを出すだけの555の代わりのようなもので、0～9までのカウントアップしかしない純粋カウンタのオブジェです。
・・こういうのをたくさん並べたインスタレーションの現代アートがありますけど、あちらは「0」は表示しないらしいです・・
それだけの機能であれば14～16ピンのPIC1個で済んでしまうのですが、この回路の唯一のメリットは出力ピンが15mA定電流ドライブのためICとLEDの間に抵抗がいらないってことです。
