I/Oデコーダ

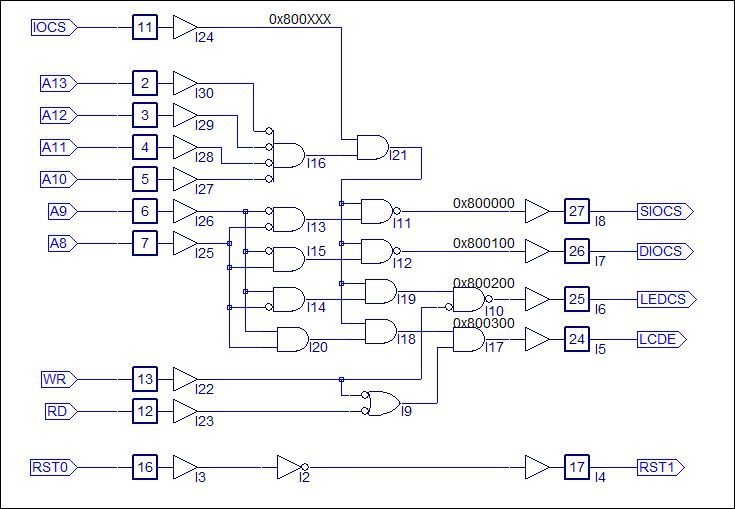

ジャンプ先のディスプレースメント表記に疑問が残るのですが、もうすこし大きいプログラムで様子見することにします。プログラムの動きを外から見るため8ビットパラのLEDをアクセス出来るようにI/Oデコーダが含まれる2個目のGALにロジックを書き込みました

f:id:O3I:20191114222335j:plain



1個目のGALがアドレス上位ビットをデコードしたIOCS信号をさらに下位ビットをデコードして細分化しています。

パラレルLEDは0x800200番地に割り当てています。
